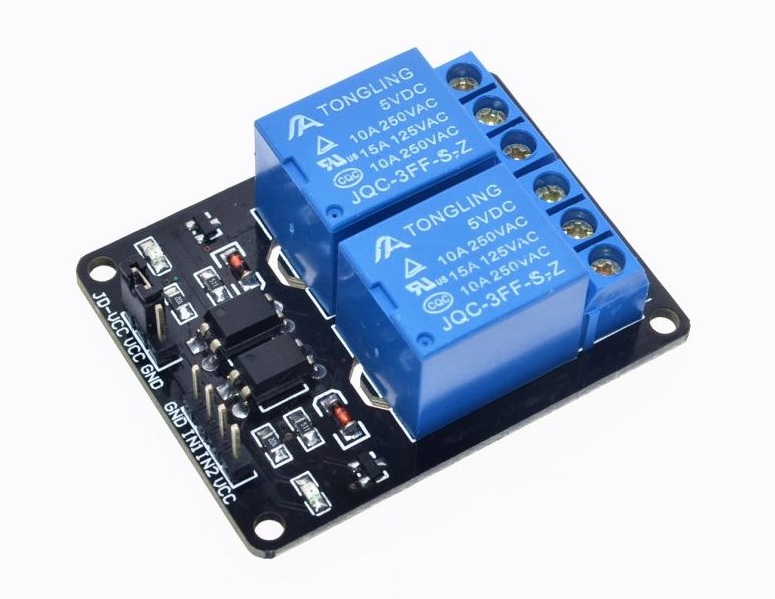

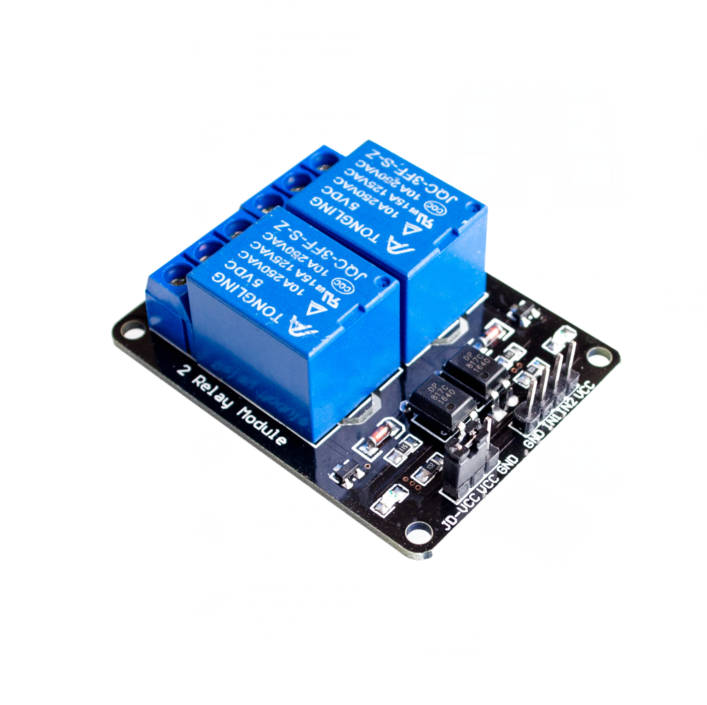

2 Channel Relay (Opto-Isolated) - Active Low 5V 10A (หัวรีเลย์ ยี่ห้อ TongLing รุ่น JCQ-3FF-S-Z)

2 Channel Relay (Opto-Isolated) - Active Low 5V 10A (หัวรีเลย์ ยี่ห้อ TongLing รุ่น JCQ-3FF-S-Z)
2 Channel Relay (Opto-Isolated) - Active Low 5V 10A (หัวรีเลย์ ยี่ห้อ TongLing รุ่น JCQ-3FF-S-Z)2 Channel Relay (Opto-Isolated) - Active Low 5V 10A (หัวรีเลย์ ยี่ห้อ TongLing รุ่น JCQ-3FF-S-Z)2 Channel Relay (Opto-Isolated) - Active Low 5V 10A (หัวรีเลย์ ยี่ห้อ TongLing รุ่น JCQ-3FF-S-Z)
รหัสสินค้า AG10015
หมวดหมู่ 2 Channel Relay
ราคา 55.00 บาท
สถานะสินค้า พร้อมส่ง
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : 2 Channel Relay, opto isolated, Relay, รีเลย์, relay module, 2 channel relay module

รายละเอียดสินค้า

2 Channel Relay (Opto-Isolated) - Active Low 5V 10A (หัวรีเลย์ ยี่ห้อ TongLing รุ่น JCQ-3FF-S-Z)

รีเลย์ 2 ตัว เพื่อใช้งานในการควบคุมอุปกรณ์ไฟฟ้า รับกระแสได้สูงถึง 10 A ใช้งานได้ทั้งไฟฟ้ากระแสตรง และ กระแสสลับ รับแรงดันระดับ 5 V ตรงจาก Arduino board มี LED แสดงสถานะการทำงานของรีเลย์   ออกแบบให้ป้องกันวงจรด้านควบคุมออกจากด้านกำลังโดยการใช้การส่งผ่านด้วยแสง (Optocoupler) ในทุกตัวรีเลย์

บทความของร้าน Arduitronics

https://www.arduitronics.com/article/applications-of-relay-with-arduino

Module Parameters:
1. Dimensions: 50.5mm (length) x 38.5mm (W) x 18.5 (H)
2. Weight: 31g
3. PCB Color: Black
4. Board four weeks with four screws holes, hole diameter 3.1mm
5. A common terminal, a normally open, one normally closed terminal
6. Optocoupler isolation, good anti-jamming
7. Low pull, high release. Energisation status indicator light, release status LED is off
8. VCC of system power, JD_VCC relay power. You can plug in jumpers

Electrical parameters:
Supply voltage: 5VDC, 12VDC
Current: more than 100mA
Load: 250V 10A AC or 30V 10A DC

Wiring:

VCC: positive power supply system
GND: System power negative
IN1 - IN2: relay control ports

Schematic Diagram:
