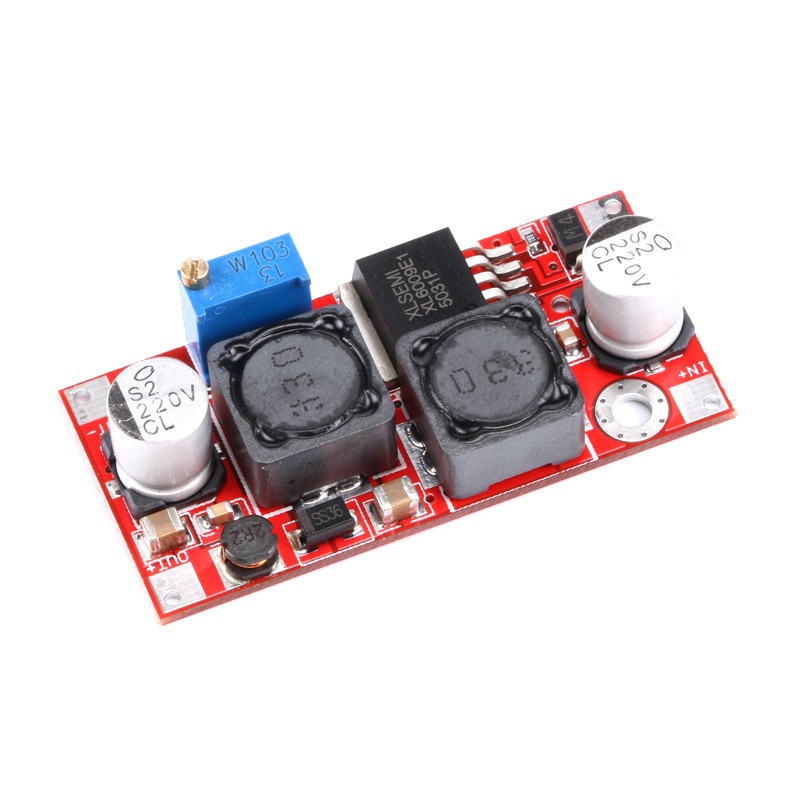

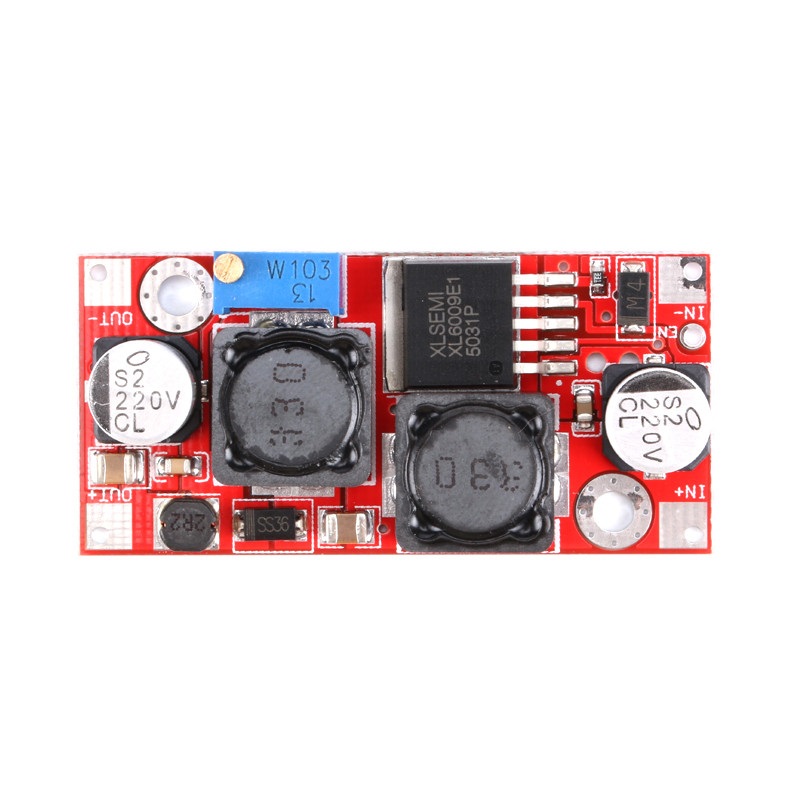

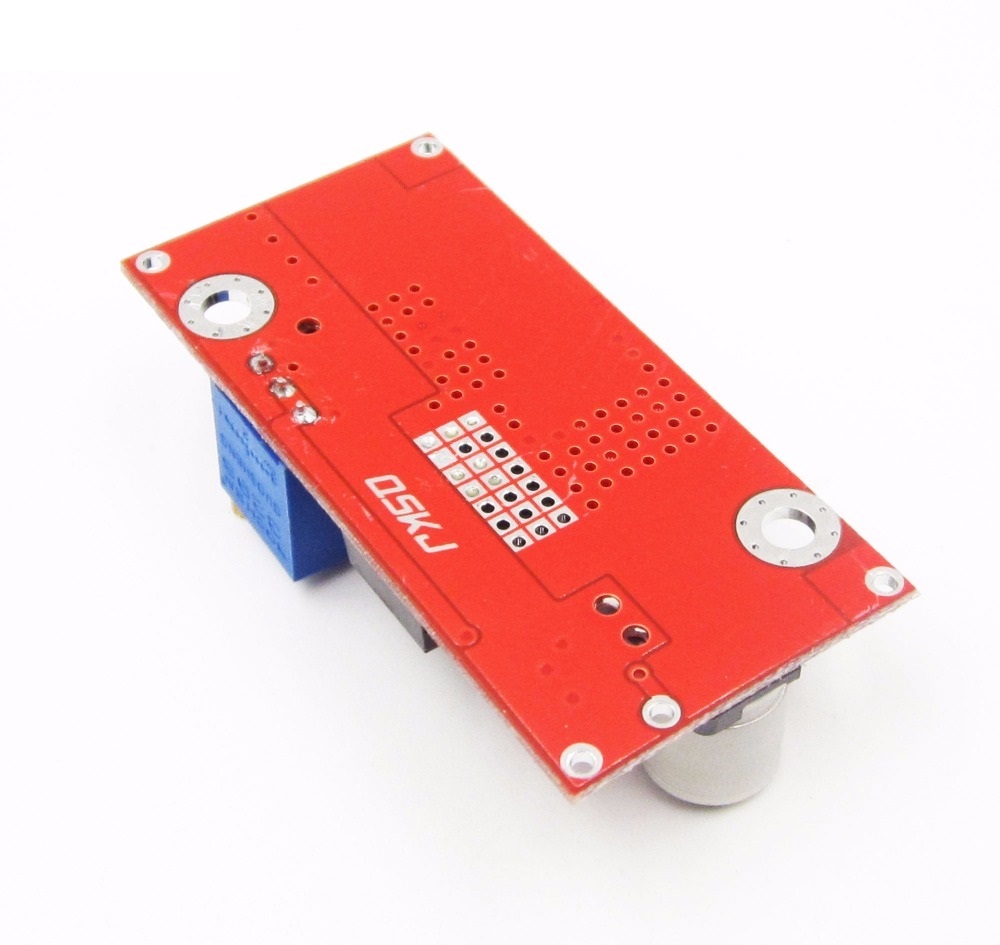

20W XL6009 DC-to-DC Step Up and Down Module (5-32V to 1.25-35V) - Buck & Boost

20W XL6009 DC-to-DC Step Up and Down Module (5-32V to 1.25-35V) - Buck & Boost
20W XL6009 DC-to-DC Step Up and Down Module (5-32V to 1.25-35V) - Buck & Boost thumbnail 120W XL6009 DC-to-DC Step Up and Down Module (5-32V to 1.25-35V) - Buck & Boost thumbnail 220W XL6009 DC-to-DC Step Up and Down Module (5-32V to 1.25-35V) - Buck & Boost thumbnail 320W XL6009 DC-to-DC Step Up and Down Module (5-32V to 1.25-35V) - Buck & Boost thumbnail 4
รหัสสินค้า AG30049
หมวดหมู่ เรกูเลเตอร์ Step-Up
ราคา 100.00 บาท
สถานะสินค้า พร้อมส่ง
ประเภท สินค้าใหม่
อัพเดทล่าสุด 14 ต.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!
จ่ายไฟได้คงที่ ไม่ว่าไฟจะต่ำกว่าหรือสูงกว่า จะถูกปรับให้คงที่ตามที่ตั้งค่าไว้ เพราะมีวงจรสเตปอัพและสเตปดาวน์ ในตัวเดียวกัน แปลงไฟจาก 5-32V เป็น 1.25-32V จ่ายกระแสสูงสุดที่ 4A


Description

Buck Boost Regulator is a Universal Step Up and Step Down Regulator that can be used as a DC voltage stabilizer where input voltage can be lower or higher than desired output voltage. The module uses the second generation of high-frequency switching technology XL6009E1 core chip performance than the first generation technology LM2577. XL6009 buck boost module has superior performance than LM2577 based modules.

Features

  • Wide input voltage 3V ~ 32V, optimum operating voltage range is 5 ~ 32V
  • Wide Output voltage 5V ~ 35V
  • Built-in 4A efficient MOSFET switches enable efficiency up to 94%
  • High switching frequency 400KHz
  • 2X 3.0mm mounting holes

Technical Specifications

  • Input voltage :5V-32V
  • Output voltage: 1.25V-35V
  • Modules Type: Non-isolated Buck Boost
  • Rectification: Non-synchronous rectification
  • Rated Output Current: 1.75A
  • Peak Output Current: 4A
  • Input Current: 4A (MAX)
  • Load regulation: ± 0. 5%
  • Voltage regulation: ± 0. 5%
  • Dynamic response speed: 5% 200uS
  • No-load current: Typical 15mA @ 5V input to 12V output
  • Output power: natural cooling 20W, plus heat sink 25W (MAX) real power
  • Output Ripple: 30mV 20MHz bandwidth @Input 12V Output 24V 0. 5A current
  • Module size: 49mm x 23.4mm x 14mm (L x W x H)
  • Operating frequency: 400khz
  • Input mode: IN + input positive level, IN-input negative
  • Enable Control Port: Yes, high 1. 4V-VIN (ON), low 0-0. 8V (OFF), the default high
  • Conversion efficiency: Upto 94%
  • Operating temperature: Industrial grade (-40 ℃ to + 85 ℃)
  • Short circuit protection: None (Please install fuse or protection circuit input)
  • Input reverse polarity protection: None

Applications

  • Low voltage to High voltage Power Supply
  • High voltage to Low voltage Power Supply
  • As a DC voltage stabilizer where input voltage can be lower or higher than desired output voltage
  • Power supply for electronic equipment
  • Battery Powered Lab Power Supply
  • Hand-held electronics that runs on low voltage but needs higher and stabilzied voltage

Related Documents

Package Incldues

  • 1x XL6009 DC-DC Adjustable Buck Boost Power Converter Module
