2A Motor Drive Shield (L298P)

2A Motor Drive Shield (L298P)
2A Motor Drive Shield (L298P) thumbnail 12A Motor Drive Shield (L298P) thumbnail 22A Motor Drive Shield (L298P) thumbnail 32A Motor Drive Shield (L298P) thumbnail 4
รหัสสินค้า SA00008
หมวดหมู่ Motor Drive
ราคา 300.00 บาท
ประเภท สินค้าใหม่
อัพเดทล่าสุด 7 ต.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
ขออภัย สินค้าหมดค่ะ
Share
Scan this!

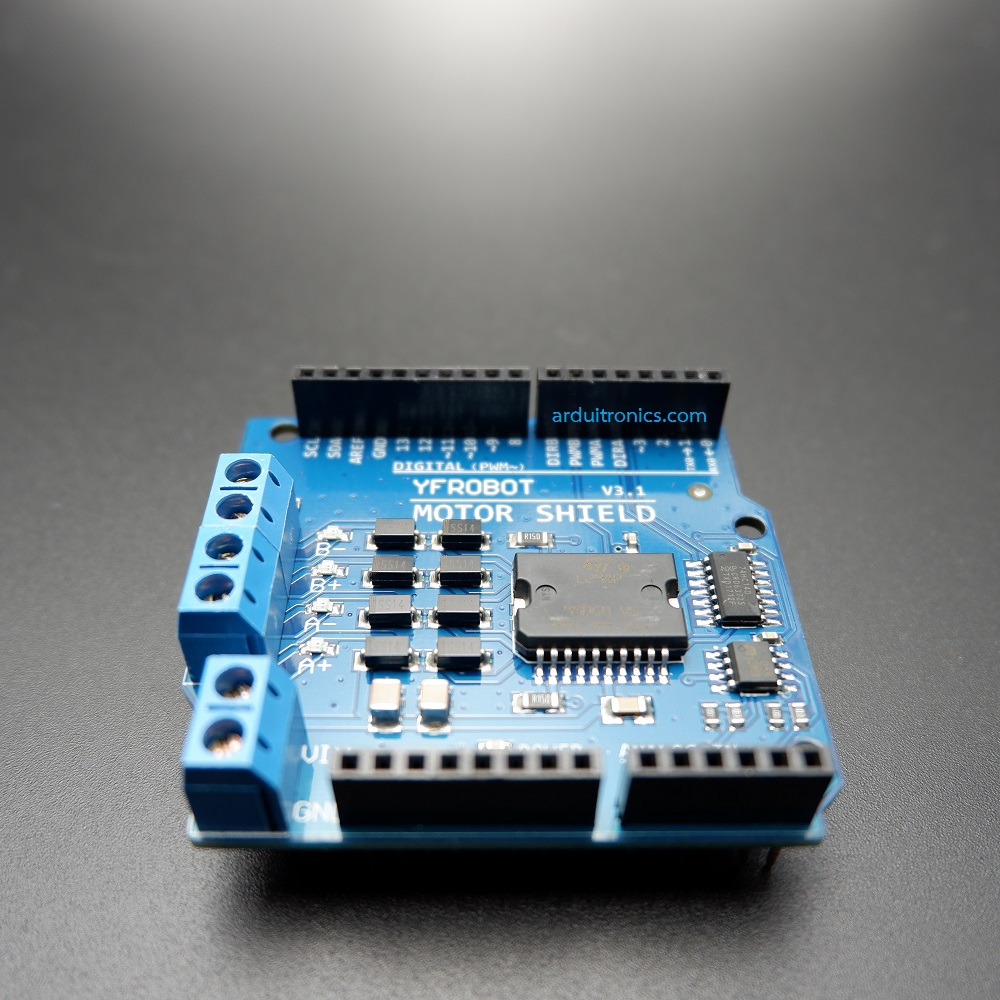

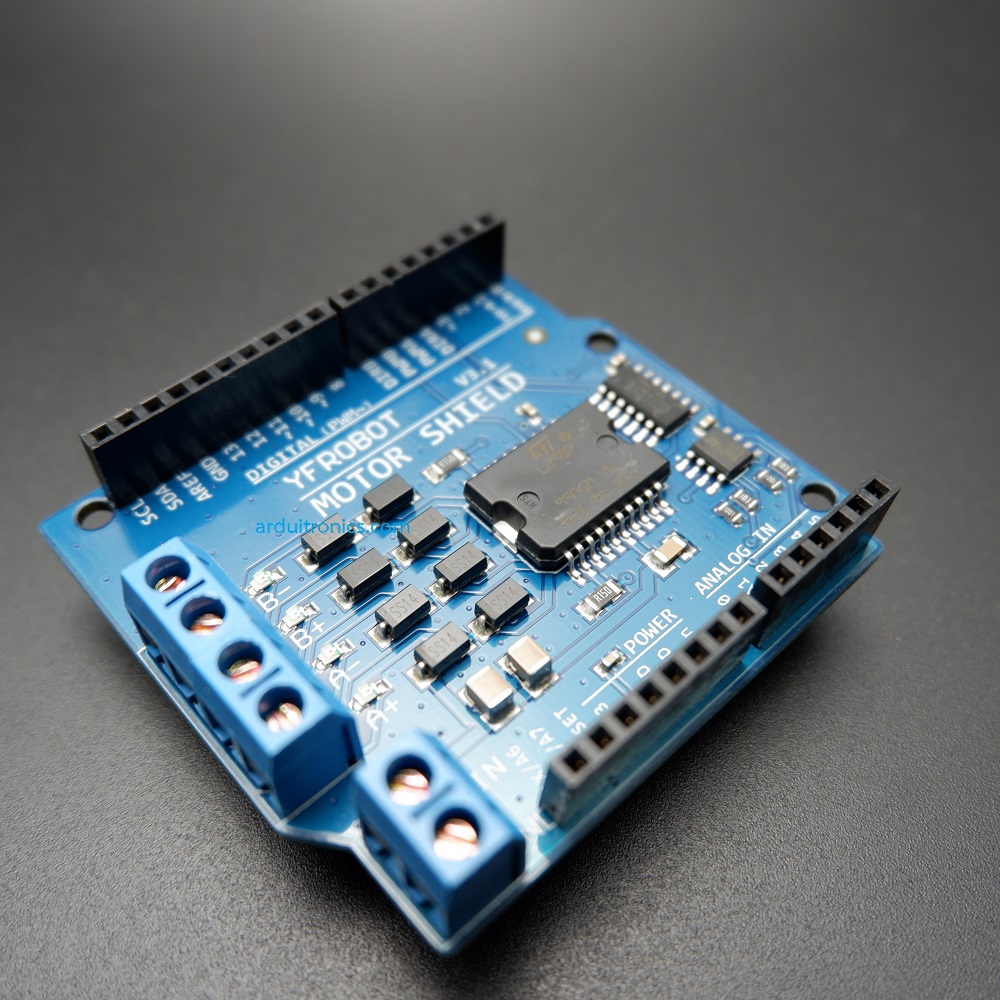

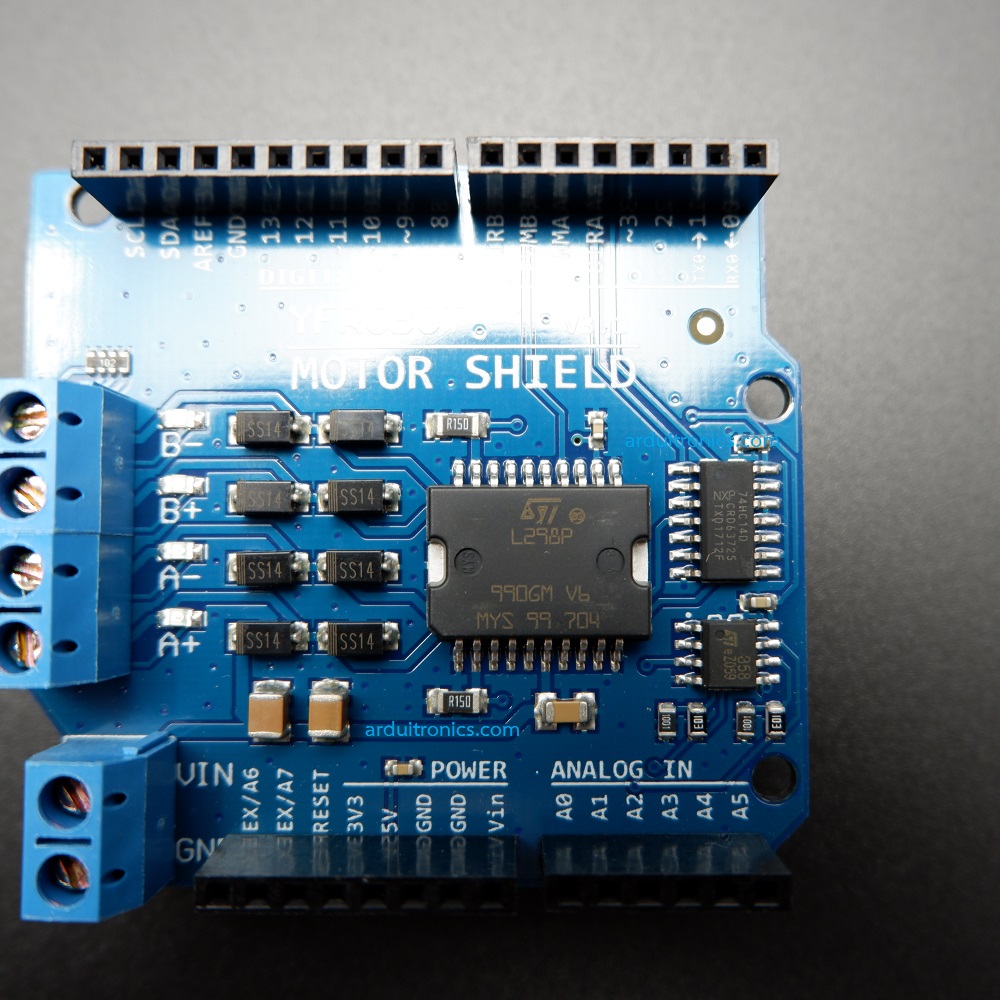

Motor Drive Shield ( L298P )

อุปกรณ์ตัวนี้สามารถใช้กับบอร์ดทุกรุ่นครับ แต่จะมีขนาดใกล้เคียงกับบอร์ดรุ่น UNO

โดยสามารถใช้ชับ DC มอเตอร์ขนาดเล็กได้ ตัว โดยสามารถขับกระแสต่อเนื่องได้ไม่เกิน 2 A

โดยสามารถรับแรงดันที่จ่ายให้กับมอเตอร์ได้ตั้งแต่ 50 โวลต์

ไอซีที่ใช้เป็นหลักในการทำงานคือ L298P รุ่นนี้จะขับกระแสได้ "มากกว่า" รุ่น L293D ครับ

เป็นไอซีที่ใช้ H-Bridgeเหมือนกัน  ไอซีเป็นแบบ Surface Mount

มีหัว Terminal ให้ต่อเรียบร้อยพร้อมใช้งานได้ทันทีครับ

http://www.es.co.th/Schemetic/PDF/L298-ST.PDF

ดูรายละเอียดและตัวอย่างของการใช้งานได้ที่นี่ครับ

http://droboticsonline.com/ebaydownloads/L298_Motor_Shield_Manual.pdf

http://www.dfrobot.com/wiki/index.php?title=Arduino_Motor_Shield_(L298N)_(SKU:DRI0009)

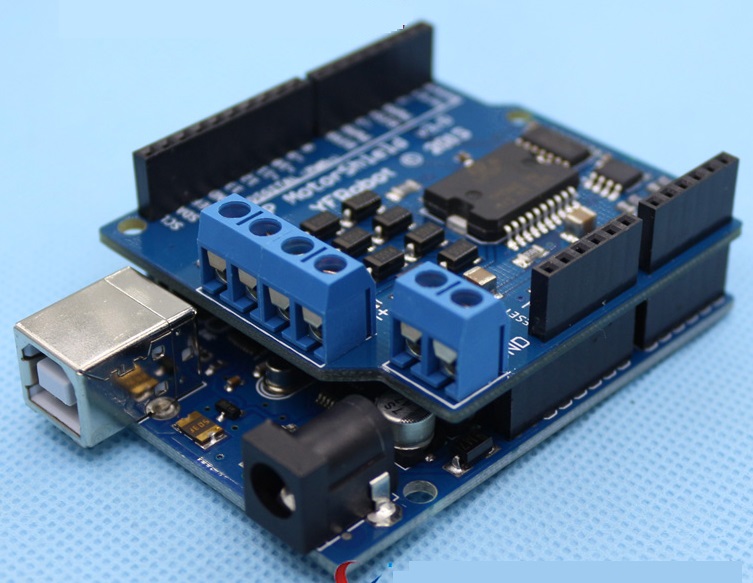

หมายเหตุ  ภาพสุดท้ายต่อประกอบกับ UNO ให้ดูครับ  ขายแยกกันนะครับ

L298P Shield 2A High Current Dual DC Motor Drive

ตัวอย่างจากผู้ผลิต

int E1 = 3; / / PWMA

int M1 = 4; / / DIRA

int E2 = 6; / / PWMB

int M2 = 7; / / DIRB

int Val = 0;

int ChangeValue = 20; / / the speed value, changevalue from 0-255

void setup ()

{

      pinMode (M1, OUTPUT);

      pinMode (M2, OUTPUT);

}

void foward ()

{

      digitalWrite (M1, LOW);

      analogWrite (E1, Val); / / the value of MOTORA Speed ​​is 20       digitalWrite (M2, LOW);

      analogWrite (E2, Val); / / the value of motorB Speed ​​is 20       Val = Val + ChangeValue;       if (Val == 0 | | Val == 255)

 {

    ChangeValue =-ChangeValue;

 }

     delay (100);

 }

void back ()

{

     digitalWrite (M1, HIGH);

     analogWrite (E1, Val); / / PWM speed      digitalWrite (M2, HIGH);

     analogWrite (E2, Val); / / PWM speed      Val = Val + ChangeValue;      if (Val == 0 | | Val == 255)

{

ChangeValue =-ChangeValue;

}

     delay (100);
} void loop ()

{

     foward ();

     delay (500);

     back ();

     delay (500);

}



Introduction:

This 2A Motor shield uses L298P chip which allow to drive two 7-12V DC motors with maximum 2A current. This shield can be directly mount onto standard Ardu Due mi lan ove/UNO and Ardu Mega/2560.


The speed control is achieved through conventional PWM which can be obtained from Ardu’s PWM output Pin 5 and 6. The enable/disable function of the motor control is signalled by Ardu Digital Pin 4 and 7. The Motor shield can be powered directly from Ardu or from external power source. It is strongly encouraged to use external power supply to power the motor shield.

Specification:

- Logic Control Voltage:5V (From Ardu)
- Motor Driven Voltage:6.5~12v(VIN Power Supply),4.8~35V (External Power Source)
- 2 way motor drive
- Logic supply current Iss:≤36mA
- Motor Driven current Io:≤2A
- Maximum power consumption:25W(T=75°C)
- Up to  2A current each way
- Pin 4,5,6,7 are used to drive two DC motor
- Signals control electrical level
  High level: 2.3V≤Vin≤5V
  Low level: -0.3V≤Vin≤1.5V
- Working temperature: -25°C~+130°C
- Dual-way High Power H-brige drive
