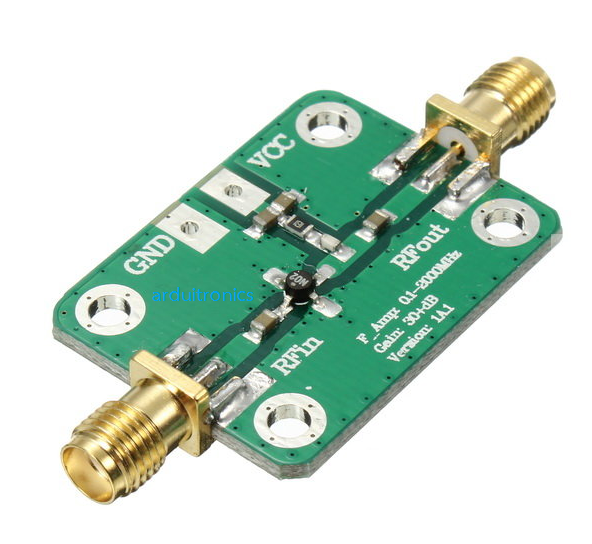

RF Broadband Low Noise Amplifier LNA (0.1 - 2000 MHz, Gain 30dB)
รายละเอียดสินค้า
- The amplifier has wide frequency range, high gain, low noise figure
- The amplifier can be applied to various RF receive front-end and increases communication distance
- The amplifier can also be used for sshort wave, FM radio, remote control receiver, such as cable TV signal amplifier need low noise RF signal amplification
Specifications:
Size: 25*52mm

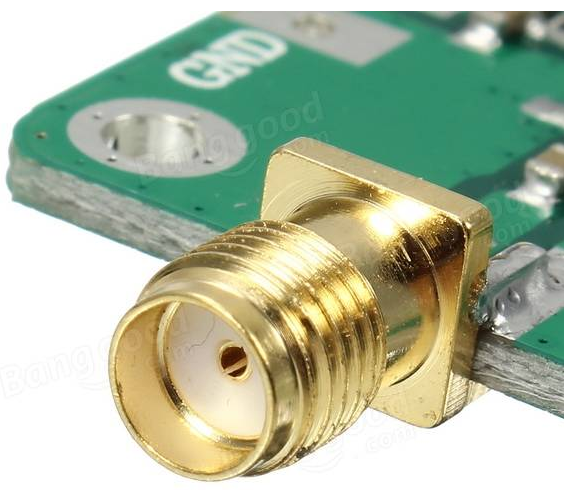

Diameter of end: 5mm
Operating frequency: 0.1-2000MHz

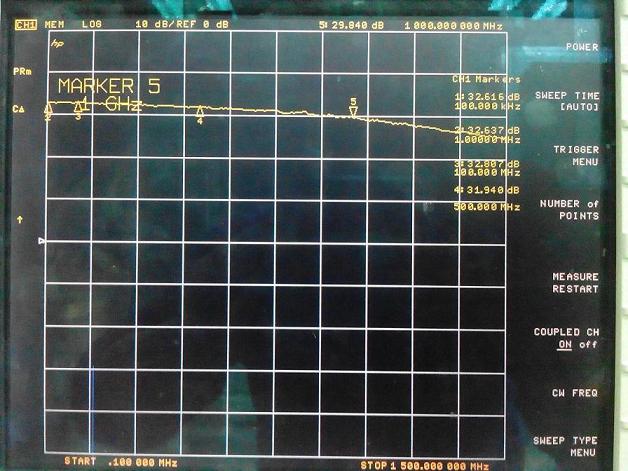

Amplifier gain:
Freq = 0.1 MHz, gain=32dB
Freq = 500 Mhz, gain=31dB
Freq = 1000 MHz, gain=29dB
Freq = 1500 Mhz, gain=25dB
Freq =2000 MHz, gain=20dB
Maximum power output: +10dBm (10mW) @1dB Compression point
Power supply voltage: 6-12 VDC
System impedance: 50Ω
Tips:
1. When working frequency is less than 500 MHZ, it gets well gain flatness, can make it less than 1dB after careful adjustment. The lower frequency the higher gain consistency.
2. Amplifier working frequency of the lower limit is subject to input and output capacitor, the default value is 0.1 uF, working to 0.1 MHz. Increase the input and output capacitance appropriately,can extend the cut-off frequency, such as 10uF capacitance can work to 5KHz.
3. When the power supply voltage changes in 5-8 v, it can be used as a variable gain amplifier,
gain increases with the increase of the power supply voltage, which suitable for radio frequency receive front-end circuit, using DA control power supply voltage, to control the gain of the amplifier, automatic gain control
4. When the power supply voltage in the 8-10 v, the low frequency end gain up to 30 db,
at this time the amplifier has a low noise coefficient and good stability.
5. When the voltage is 12 v, reach maximum gain, the low frequency end gain of 32.5 dB.
Package included:
1 x RF Wideband Low Noise Amplifier
