RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino

RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino
RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 1RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 2RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 3RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 4RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 5RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 6RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 7RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 8RGB Colour Sensor (TCS230/TCS3200) Black PCB สำหรับ Arduino thumbnail 9
รหัสสินค้า AS20033
หมวดหมู่ โมดูลวัดสี กล้องและการมองเห็น Camera / Color / Vision
ราคา 150.00 บาท
สถานะสินค้า พร้อมส่ง
ประเภท สินค้าใหม่
อัพเดทล่าสุด 9 ก.ย. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

ตัวอย่างสาธิตการใช้งานโดยร้านArduitronics.com

https://www.youtube.com/watch?v=iy5ZLk_5rDw

Color Sensor

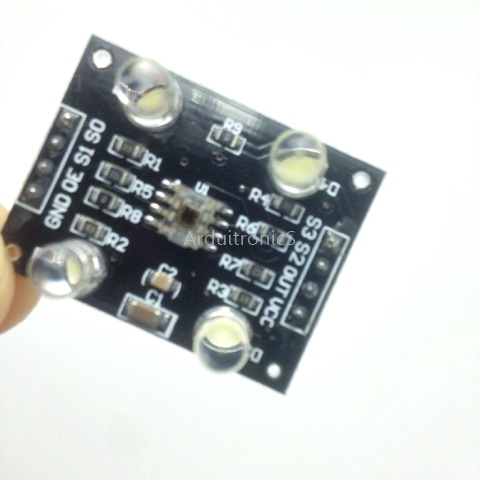

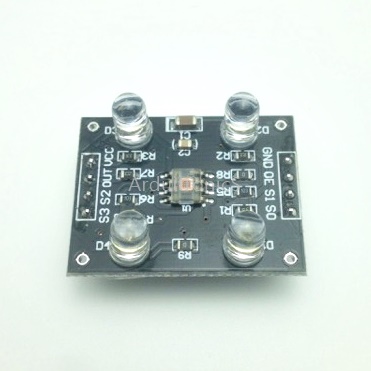

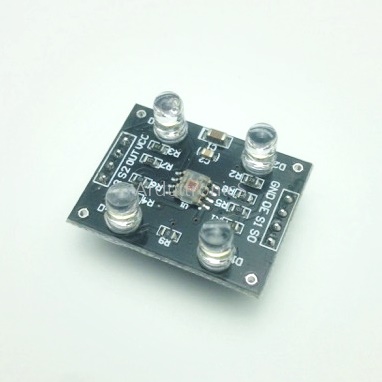

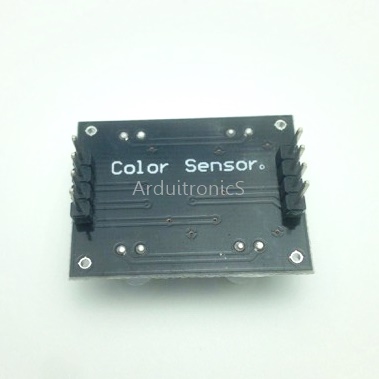

โมดูลตรวจสอบสีของวัตถุ โดยใช้แสงจาก LED สะท้อนไปที่วัตถุ และใช้ Chip TCS3200  เพื่อตรวจสอบสีทีสะท้อนกลับ  โดยให้ค่าเป็น RGB 0-256 มีไฟ Flash สำหรับตรวจจับสีวัตถุในที่มืด สามารถสั่งควบคุมเปิดปิดไฟได้จากในโคดโปรแกรม พื้นหลังเป็นสีขาวมีกระบอกพลาสติกสีดำ กันไม่ให้สีอื่นไปรบกวน ไม่ต้องหาต่อที่กั้นแสงเพิ่ม

ลูกค้าสามารถติดต่อการปรึกษาการใช้งาน Module นี้ได้นะครับ การใช้งานต้องมี Trick นิดหน่อย Wink

http://www.dfrobot.com/image/data/SEN0101/TCS3200%20TCS3210.pdf

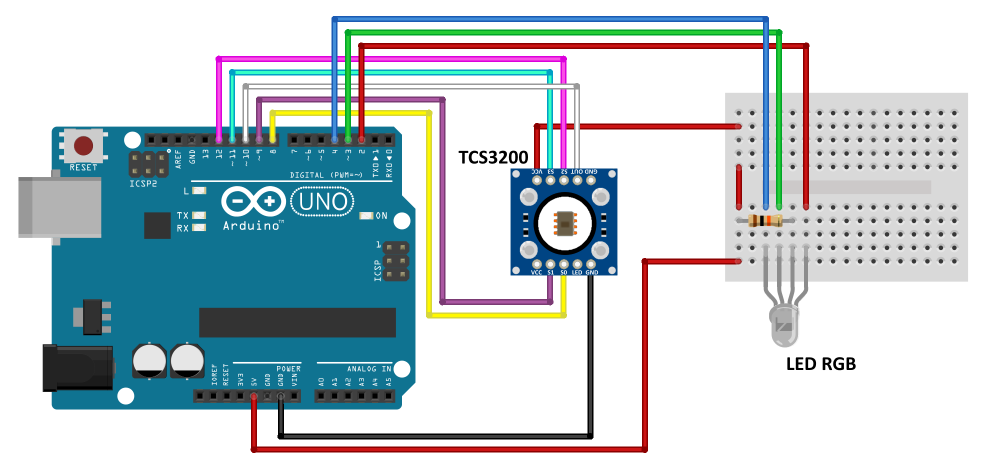

วีดีโอ clip นี้แสดงให้เห็นลักษณะการใช้งานครับ  บอร์ดของเราใช้ Chip เดียวกัน ติดตั้งบน PCB สีขาว

เพื่อลดปัญหาการสะท้อนสีที่เพี้ยนจาก PCB ไปที่ตัววัตถุ (กรณีที่ใช้สีอื่นๆ)



TCS3200 Color Sensor is a complete color detector, including a TAOS TCS3200 RGB sensor chip and 4 white LEDs.  The TCS3200 can detect and measure a nearly limitless range of visible colors. Applications include test strip reading, sorting by color, ambient light sensing and calibration, and color matching, to name just a few.

The TCS3200 has an array of photodetectors, each with either a red, green, or blue filter, or no filter (clear). The filters of each color are distributed evenly throughout the array to eliminate location bias among the colors. Internal to the device is an oscillator which produces a square-wave output whose frequency is proportional to the intensity of the chosen color.


Specification

  • Using imported chip TCS3200 PCB board with gold plating
  • TCS3200 is an upgraded version of TCS230, better
  • power supply 3-5 v
  • resistance to light interference
  • white LED, can control the light, off.
  • Can detect non-luminous object color
  • PCB size: 24mm multiplied by 28.5mm

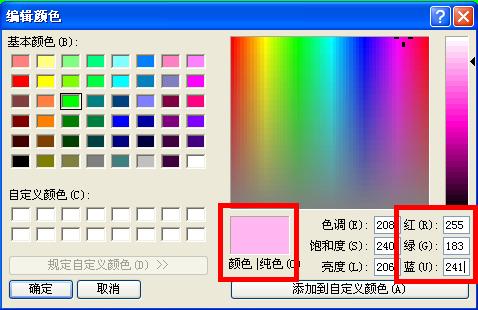

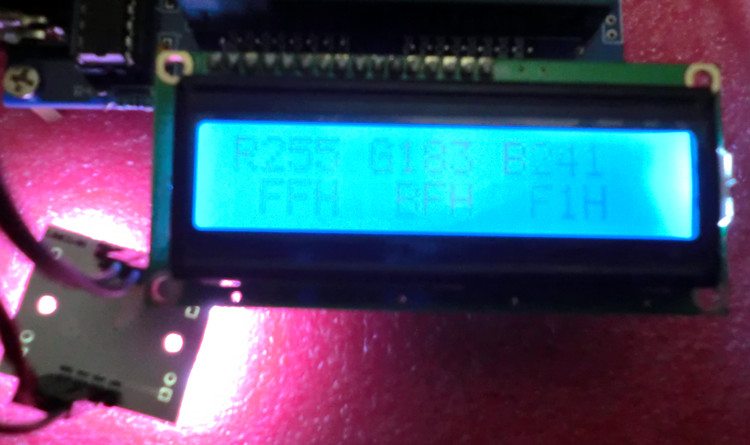

ผลงานของร้านเราครับ  ใครสนใจปรึกษาปัญหา ติดต่อมาได้ครับ

Documents(add links)

https://www.facebook.com/photo.php?v=822798931077766&set=vb.616571848367143&type=2&theater
