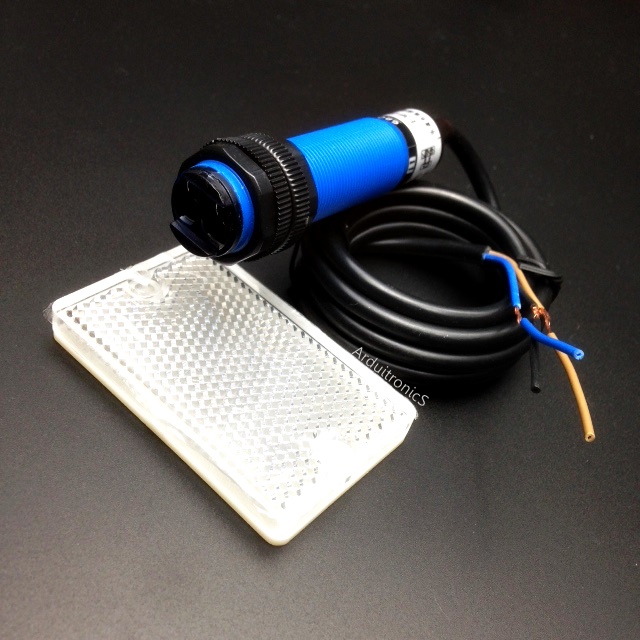

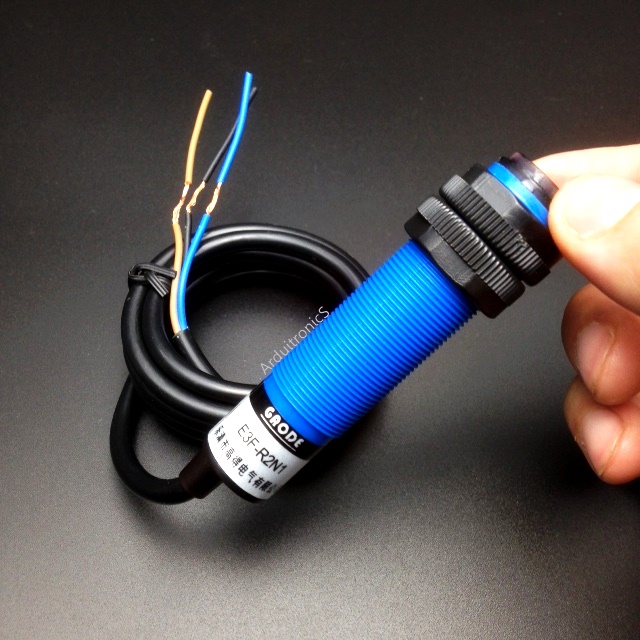

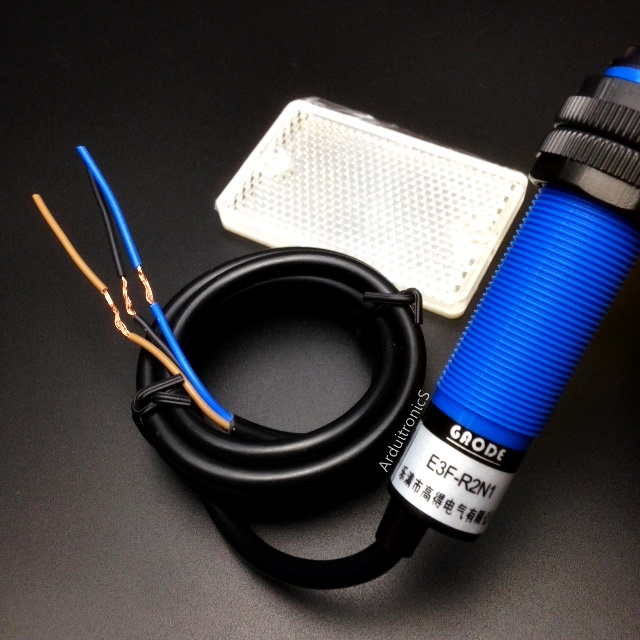

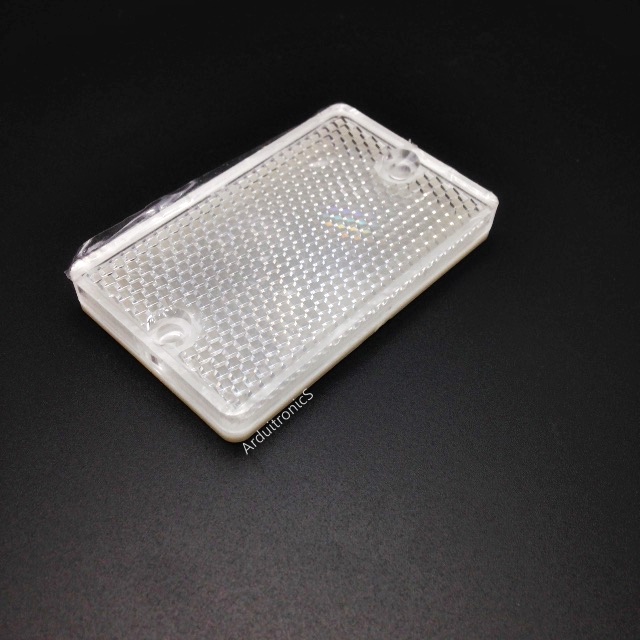

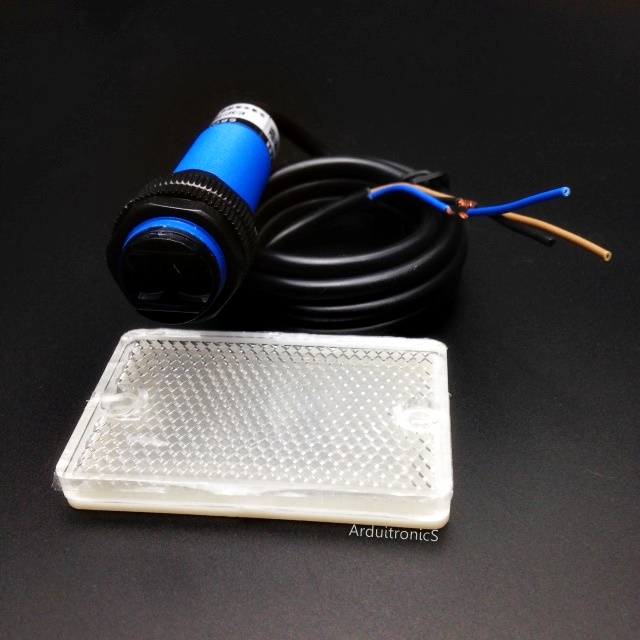

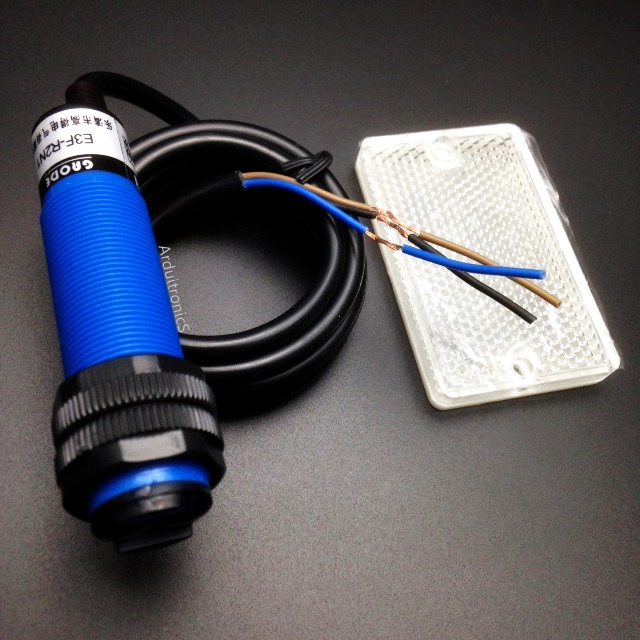

Infrared Distance Sensor (E3F-R2N1) + Reflector Plate

Infrared Distance Sensor (E3F-R2N1) + Reflector Plate
Infrared Distance Sensor (E3F-R2N1) + Reflector Plate thumbnail 1Infrared Distance Sensor (E3F-R2N1) + Reflector Plate thumbnail 2Infrared Distance Sensor (E3F-R2N1) + Reflector Plate thumbnail 3Infrared Distance Sensor (E3F-R2N1) + Reflector Plate thumbnail 4Infrared Distance Sensor (E3F-R2N1) + Reflector Plate thumbnail 5Infrared Distance Sensor (E3F-R2N1) + Reflector Plate thumbnail 6
รหัสสินค้า AG10200
หมวดหมู่ เซ็นเซอร์วัดระยะทาง / ความเร็ว Distance / Speed
ราคา 185.00 บาท
สถานะสินค้า พร้อมส่ง
ประเภท สินค้าใหม่
อัพเดทล่าสุด 15 ต.ค. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!

Infrared Distance Sensor (E3F-R2N1) + Reflector Plate

เซนเซอร์ตรวจจับวัตถุแบบอินฟาเรด ใช้ร่วมกับแผ่นสะท้อนแสงอินฟาเรด ตรวจจับได้ไกลสูงสุดถึง 2 เมตร ใช้ไฟเลี้ยงได้ช่วงกว้าง 10-36V กระแส 200-300mA ใช้เวลาตรวจจับน้อยกว่า 0.0025 วินาที

การต่อใช้งาน

  • สายสีนำตาล : VCC 10-36V
  • สายสีน้ำเงิน : GND
  • สายสีดำ : OUTPUT

ตัวอย่าง Arduino sketch สำหรับ E3F-R2N1

int ledPin = 13; // LED connected to digital pin 13
int inPin = 7;    // ต่อกับเซนเซอร์สาย OUTPUT
int val = 0;

void setup()
{
  pinMode(ledPin, OUTPUT);      // set the digital pin 13 as output
  pinMode(inPin, INPUT);           // set the digital pin 7 as input
}

void loop()
{
  val = digitalRead(inPin);    // read the input pin
  digitalWrite(ledPin, val);    // set the LED to the button's value
}

E3F-R2N1 Infrared Photoelectric Switch Sensor Module

Photoelectric switch (photoelectric sensor) photoelectric proximity switch is short, it is the use of the test object to blocked or reflected beam, by the synchronization loop gating circuit to detect the presence or absence of the object. Objects are not limited to metal, all objects that reflect light can be detected. Widely used in level detection, level control, product counting, width discrimination, speed detection, cut to length, holes recognition, signal delay, automatic door sensors, color mark detection, punching and shearing machines and security and many other areas.

  • Wide supply voltage range, small size, long life, high precision, fast response, the detection distance
  • No contact, no spark
  • Using imported IC United States provided dollars
  • Japan with a new automatic placement equipment
  • High quality SMD components to ensure stable operation
  • Internal high-purity copper wrapped shielding electromagnetic interference
  • Reverse polarity protection
  • Third, the models and parameters

Properties

  • Shape: M18mm × 75mm cylinder
  • Detection method: reflective feedback
  • Output Status: NPN normally open three-wire
  • Operating voltage: 10-36VDC
  • Output current: 200-300mA
  • Detection distance: 2m
  • Detectable object : translucent or opaque objects
  • Response Time]: <2.5ms
  • Shell material]: ABS plastic
  • Wire length: 1.2 m (special lengths can be customized)

Wiring methods

  • Brown positive power supply wire
  • blue wire to the negative power
  • black line signal output load connected at one end
  • the other end of the load connected to the positive electrode of the NPN, PNP is then negative.
