7 Segment LED Keypad Shield For Arduino (ของ DFRobot)

7 Segment LED Keypad Shield For Arduino (ของ DFRobot)
7 Segment LED Keypad Shield For Arduino (ของ DFRobot) thumbnail 17 Segment LED Keypad Shield For Arduino (ของ DFRobot) thumbnail 27 Segment LED Keypad Shield For Arduino (ของ DFRobot) thumbnail 37 Segment LED Keypad Shield For Arduino (ของ DFRobot) thumbnail 47 Segment LED Keypad Shield For Arduino (ของ DFRobot) thumbnail 5
รหัสสินค้า SA10012
หมวดหมู่ โมดูล 7 Segment อเนกประสงค์
ราคา 350.00 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 11 พ.ย. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
1
หยิบลงตะกร้า
Share
Scan this!

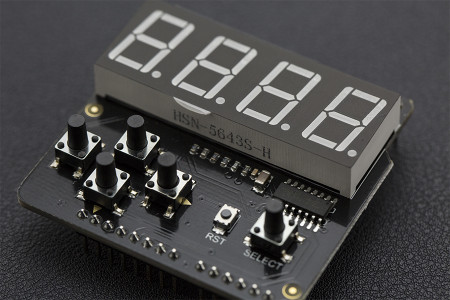

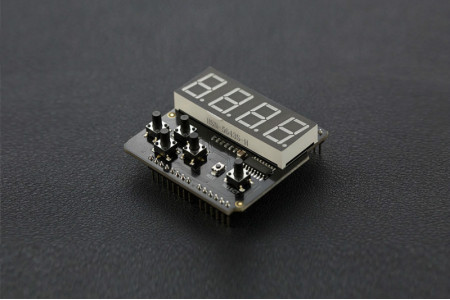

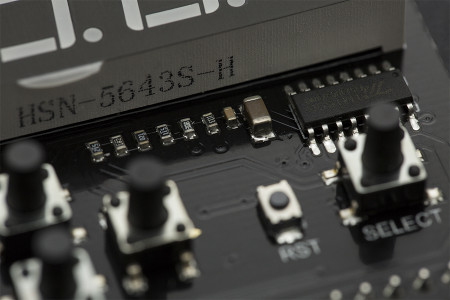

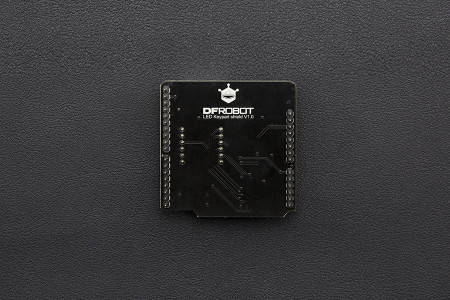

This 7 segment LED Keypad Shield is an Arduino LCD Shield with a 4 digit 7 segment digital tube display (common cathode). It has 5 buttons that can be used as menu select buttons or control buttons, using I2C to drive the digital tube for an easy user experience.


Downloads: LED Keypad Arduino Library และ Schematic

Introduction

The LED Keypad Shield is an Arduino expansion shield with a 4 digit 8 segment digital tube display (common cathode). It has 5 buttons that can be used as menu select buttons or control buttons. It uses I2C to drive the digital tube for an easy user experience.

Specification

  • Arduino compatible
  • Working voltage: 5V
  • 4 digit 8 segment common cathode digital tube (0.56 inch)
  • 5 input buttons (Driving pin: A0)

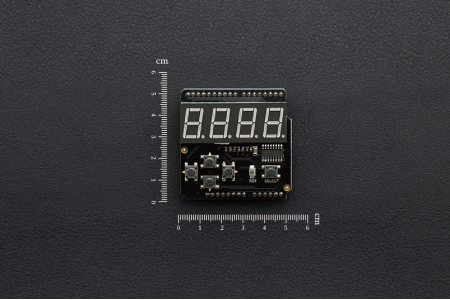

  • Size: 53 * 54mm/2.05 * 2.12inches

Pin Definition



PIN Name Description
Analog Pin0 Button (select, top, right, bottom, left)
SCL(A5) I2C clock line
SDA(A4) I2C data line
RST
Reset

Please install the following libraries for this code to function.

LedKeypad Arduino library About Library installation.

#include

char brightness =0;
char buf[5]="2456";

void setup() {
ledkeypad.begin(); /*Enable*/
ledkeypad.setBrightness(0);/*Sets the brightness level*/
ledkeypad.display(2015);/*Display data*/
delay(5000);
ledkeypad.display(buf);/*Display character for testing*/
for(int i=0;i<4;i++){/*for testing*/
ledkeypad.dotShow(i);
delay(1000);
ledkeypad.dotVanish(i);
}
}

void loop() {
unsigned char keyValue=0;
keyValue = ledkeypad.getKey();/*Get key value*/
switch(keyValue){
case KEY_DOWN:
buf[0]++;
if(buf[0] > '9')
buf[0] = '0';
ledkeypad.display(0,buf[0]);
break;

case KEY_LEFT:
buf[1]++;
if(buf[1] > '9')
buf[1] = '0';
ledkeypad.display(1,buf[1]);
break;

case KEY_UP:
buf[2]++;
if(buf[2] > '9')
buf[2] = '0';
ledkeypad.display(2,buf[2]);
break;

case KEY_RIGHT:
buf[3]++;
if(buf[3] > '9')
buf[3] = '0';
ledkeypad.display(3,buf[3]);
break;

case KEY_SELECT:
brightness++;
if(brightness > 7)
brightness = 0;
ledkeypad.setBrightness(brightness);
break;

default:
break;
}
}

The sample code is a simple clock for the module. Using the input buttons the time can be adjusted. Key functions are as follows:

button function
down The first digital tube +1
left The sencond digital tube +1
up The third digital tube +1
right The fourth digital tube +1
select adjusting brightness
