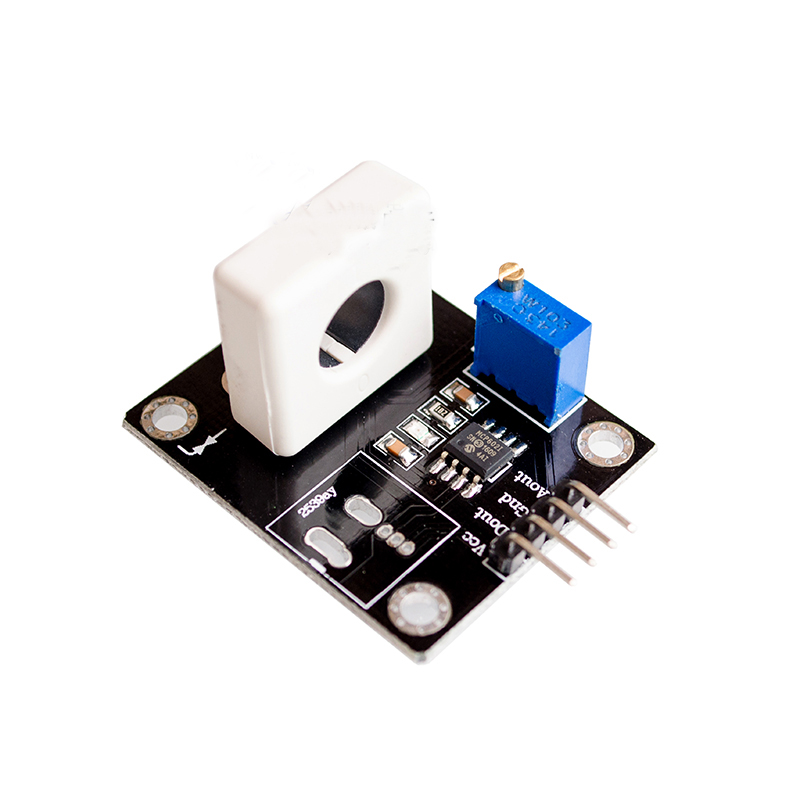

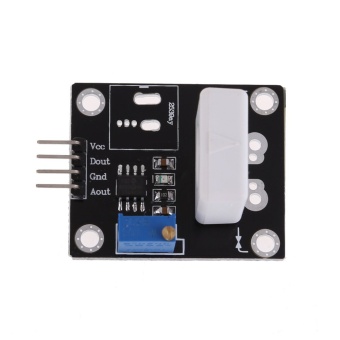

WCS1800 Hall Current Sensor/Over-Current Detection Sensor (35A)

WCS1800 Current sensor/Overcurrent Detection Sensor

โมดูลวัดแปลงค่ากระแสเป็นแรงดัน เพื่อใช้วัดค่ากระแส และแจ้งเหตุหากเกิดกระแสเกินค่าที่ตั้งไว้ (สามารถปรับค่าที่ต้องการได้โดย potentiometer)  ใช้งานได้ทั้งกระแสตรงและกระแสสลับ เนื่องจากใช้การแปลงโดย Hall effect sensor

ไม่ต้องมีการตัดสายเพื่อเปิดวงจรต่อแบบอนุกรม เพียงแค่สอดสายเข้าไปผ่านตัว Sensor ก็เป็นอันว่าวัดได้แล้วครับ  วัดกระแสได้สูง 35A

WCS1800 overcurrent detection sensor overcurrent / short circuit protection detection module

Product Specifications:

• Dimensions: 37mm x 16.5mm x 31mm(L*W*H)
• Main chip: WCS1800
• Working voltage: DC DC5V
• Signal output indicator
• Current detection range DC +/- 70A AC: 25A
• Current detection resolution of 60mV / A
• Output overcurrent signal indicator
• Overcurrent signal is set critical point adjustable, set the resolution 1.5A
• Mounting holes for easy firmware installation
• Sampling current conversion analog signal output, which can be accessed ADC, TTL level signal output, which can be accessed microcontroller IO port control.

Applications:

• Smart car motor overcurrent detection, stall protection current detection, short circuit protection testing, demonstration teaching experiments and other occasions to facilitate the secondary development;
• Maximum detection current option: +/-2A / +/-5A /+/-7.5A / +/-20A / +/-30A / +/-35A / +/-60A / +/-75A / +/-100A / +/-150A / +/-200A, (Our most complete, you need to contact Want No. )

Specification of Hall effect sensor WCS1800
http://www.winson.com.tw/Data%20Sheet/WCS1800.pdf
