DS3231 AT24C32 IIC Module Precision RTC Module Memory Module

DS3231 AT24C32 IIC Module Precision RTC Module Memory Module
โมดูลแสดงเวลาตามจริง Real Time Clock (RTC)

โมดูลนี้เป็นอุปกรณ์ที่ให้ค่าเวลาตามจริงที่แม่นยำสูงมากๆ เนื่องจากมีการชดเชยความถี่ที่เปลี่ยนแปลงของ Crystal
เนื่องจากอุณหภูมิแวดล้อม อุปกรณ์ทำงานโดยใช้แบตเตอรี่ (ให้มาพร้อมกับโมดูล) ทำให้ถึงแม้ว่าจะไม่มีไฟเลี้ยงบอร์ดก็
จะแสดงค่าเวลาได้ต่อเนื่องอย่างถูกต้อง โมดูล RTC DS3231 นี้ให้ค่าเวลาโดยการแสดง วินาที นาที ชั่วโมง วัน เดือน ปี
พร้อมทั้งปรับค่าวันในเดือนที่มี 30 วัน และปรับค่าวันของปีที่มีจำนวนวัน 365 และ 366 วันได้อย่างถูกต้อง
นอกจากนี้ยังสามารถแสดงค่าเวลาเป็นแบบ 24 ชั่วโมง หรือ แบบ 12 ชั่วโมงก็ได้

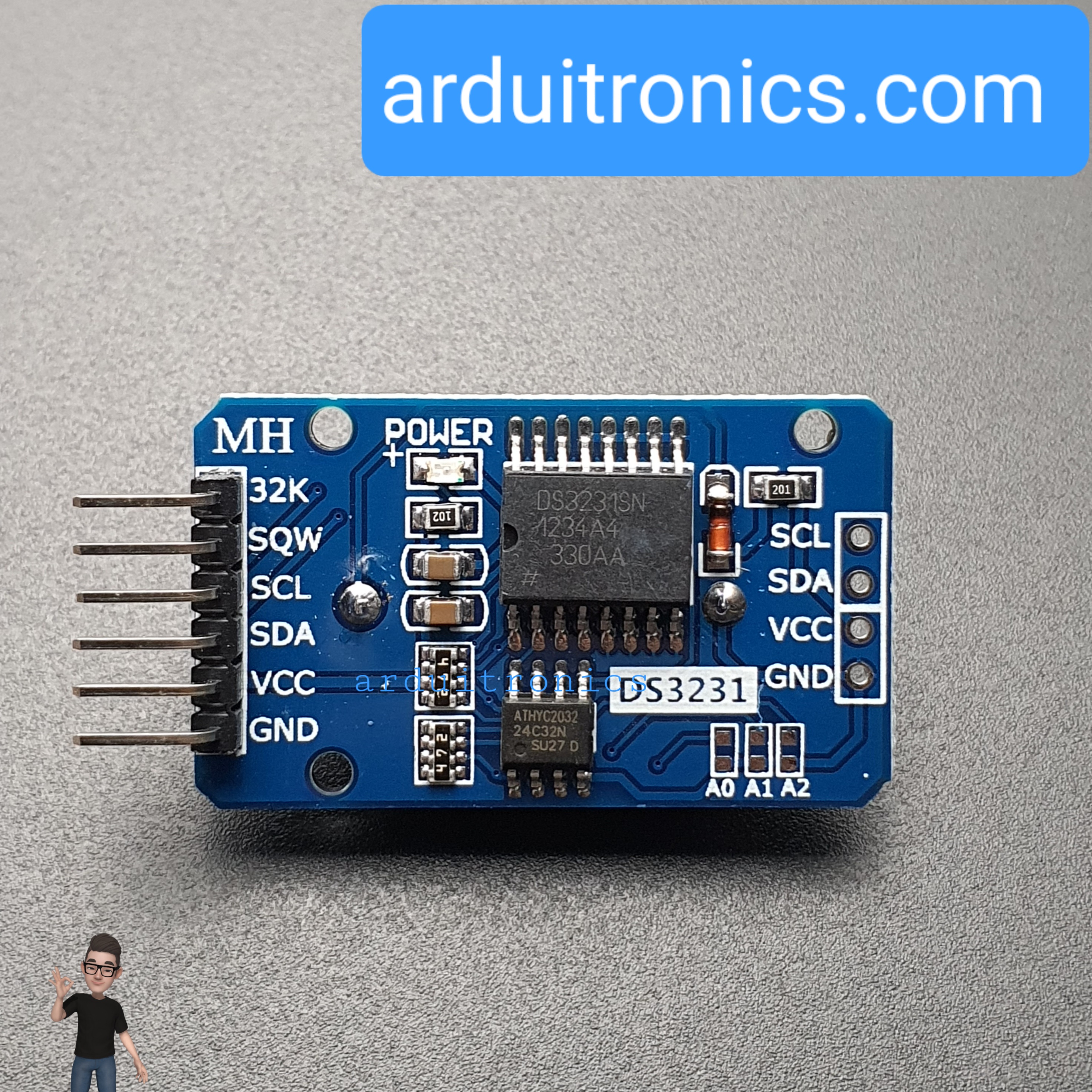

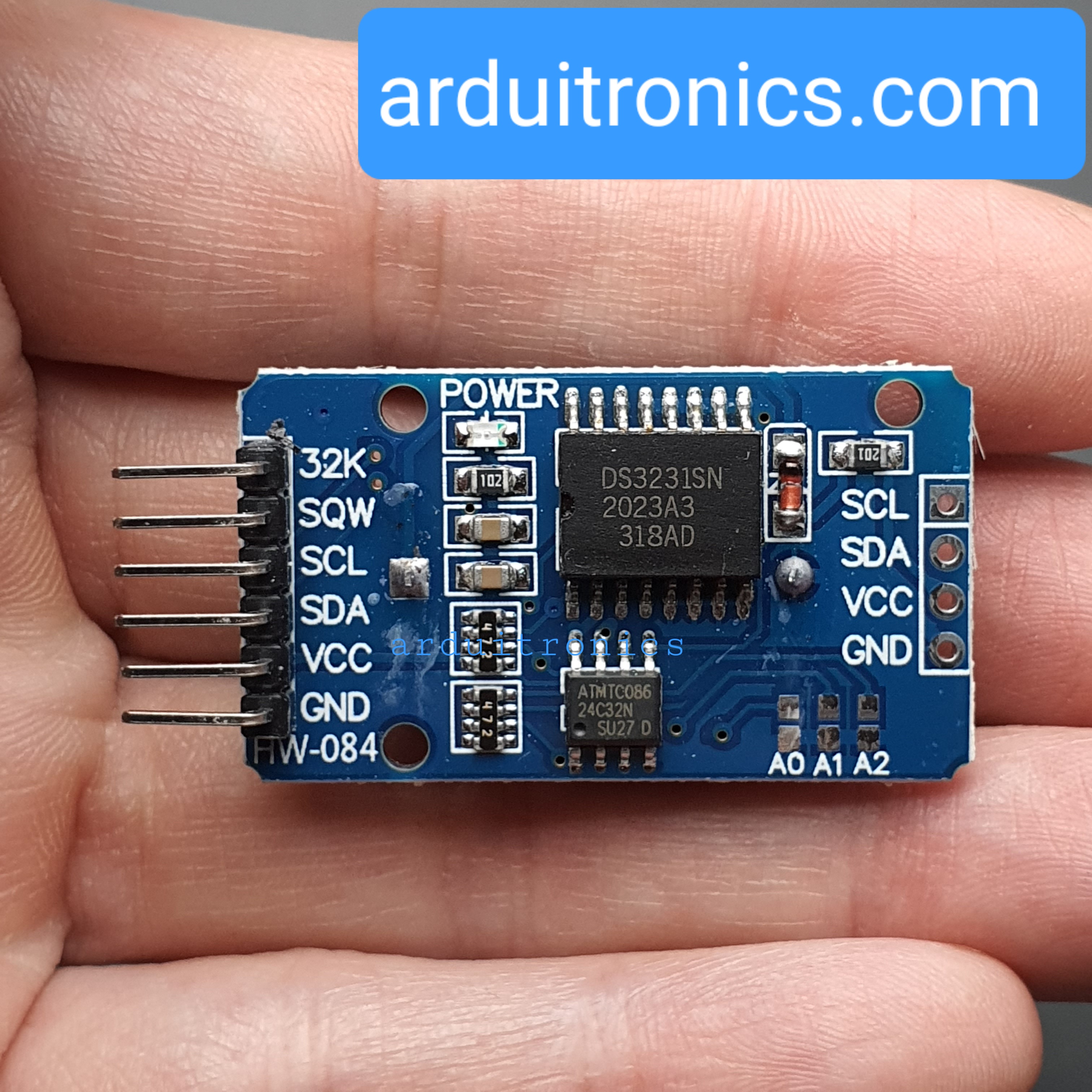

หมายเหตุ: ลายพิมพ์ตัวอักษรบน PCB อาจจะแตกต่างกันบ้างในแต่ละ lot ของสินค้า แต่ไอซีหลัก (DS3231+ AT24C32)

และวงจรยังคงเหมือนเดิม ดังนั้นทางร้านขอสงวนสิทธิ์ไม่รับเปลี่ยนหรือคืนสินค้าด้วยเหตุผลดังกล่าว

บทความการใช้งานของร้าน Arduitronics
https://www.arduitronics.com/article/real-time-clock-ds3231

Data Sheet

การต่อใช้งาน (ตัวอย่างสำหรับ Arduino UNO R3)

SCL → A5
SDA → A4
VCC → 5V
GND → GND

Description:

DS3231 is a low-cost, extremely accurate I2C real-time clock (RTC),
with an integrated temperature-compensated crystal oscillator (TCXO) and crystal.
The device incorporates a battery input, disconnect the main power supply and
maintains accurate timekeeping.

Integrated oscillator improve long-term accuracy of the device and reduces
the number of components of the production line. The DS3231 is available
in commercial and industrial temperature ranges, using a 16-pin 300mil SO package.

RTC maintains seconds, minutes, hours, day, date, month, and year information.
Less than 31 days of the month, the end date will be automatically adjusted,
including corrections for leap year.

The clock operates in either the 24 hours or band / AM / PM indication of the 12-hour format.
Provides two configurable alarm clock and a calendar can be set to a square wave output.
Address and data are transferred serially through an I2C bidirectional bus.

A precision temperature-compensated voltage reference and comparator circuit monitors
the status of VCC to detect power failures, provide a reset output, and if necessary,
automatically switch to the backup power supply. In addition, /RST pin is monitored
as generating μP reset manually.

Save time and high precision addition, DS3231 also has some other features that extend
the system host of additional features and a range of options.
The device integrates a very precise digital temperature sensor,
through the I2C * interface to access it (as the same time).
This temperature sensor accuracy is ± 3 ° C.

On-chip power supply control circuit can automatically detect and manage the main
and standby power (i.e., low-voltage battery) to switch between the power supply.
If the main power failure, the device can continue to provide accurate timing and
temperature, performance is not affected. When the main power re-power or voltage
value returns to within the allowable range, the on-chip reset function can be
used to restart the system microprocessor.

Module parameters:
1 Size: 38mm (length) * 22mm (W) * 14mm (height)
2 Weight: 8g
3 Operating voltage :3.3 - 5 .5 V
4 clock chip: high-precision clock chip DS3231
5 Clock Accuracy :0-40 ℃ range, the accuracy 2ppm, the error was about 1 minute
6 calendar alarm clock with two
7 programmable square-wave output
8 Real time clock generator seconds, minutes, hours, day, date, month and year timing and provide valid
until the year 2100 leap year compensation
9 chip temperature sensor comes with an accuracy of ± 3 ℃
10 memory chips: AT24C32 (storage capacity 32K)
11 IIC bus interface, the maximum transmission speed of 400KHz (working voltage of 5V)
12 can be cascaded with other IIC device, 24C32 addresses can be shorted A0/A1/A2 modify
default address is 0x57

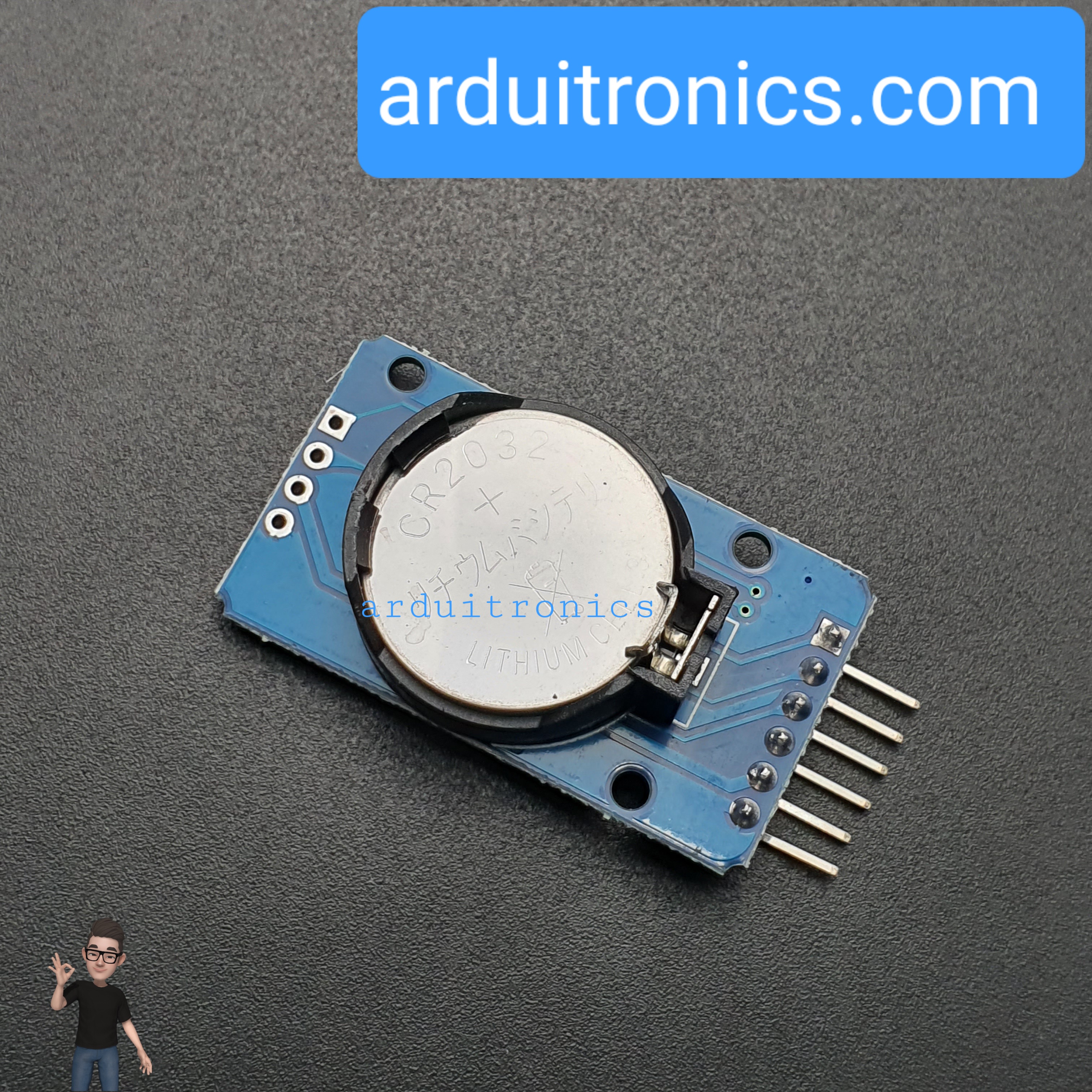

13 with rechargeable battery LIR2032, to ensure the system after power
failure, the clock move any natural normal
14 Packing: single anti-static packaging

 Wiring instructions (with Arduino uno r3 for example): SCL → A5 SDA → A4 VCC → 5V GND → GND
