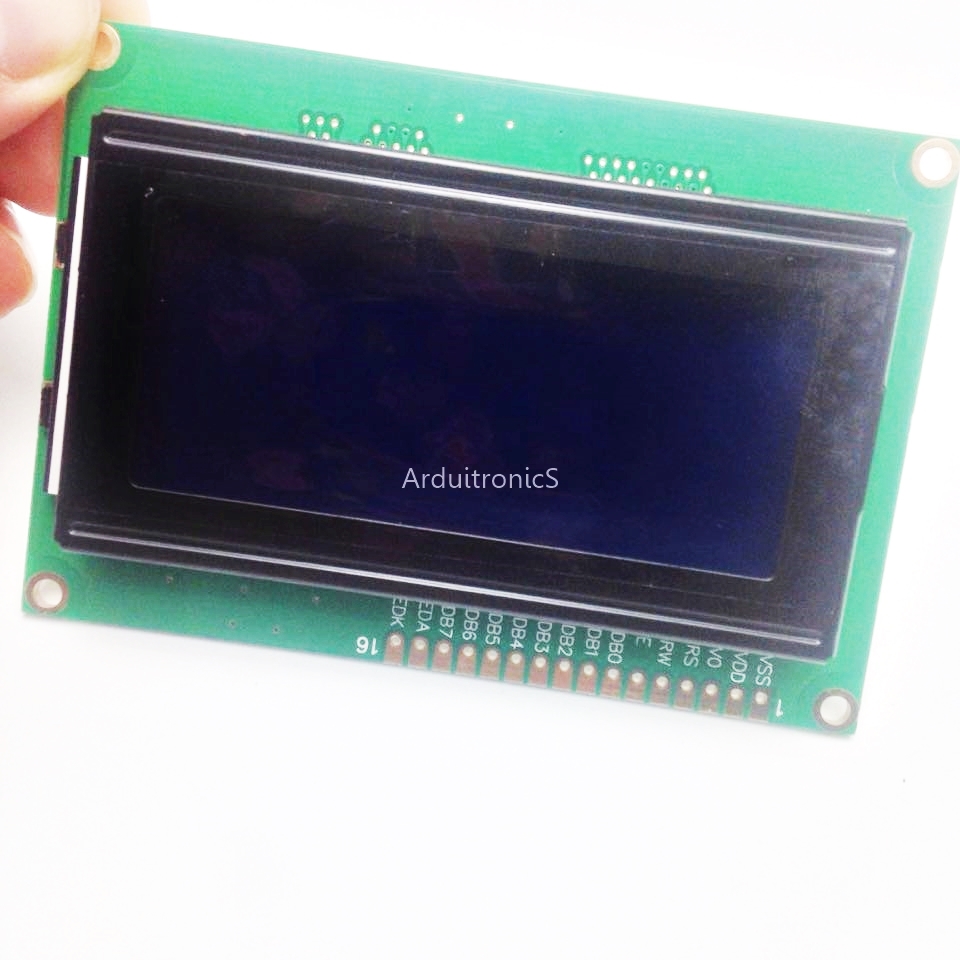

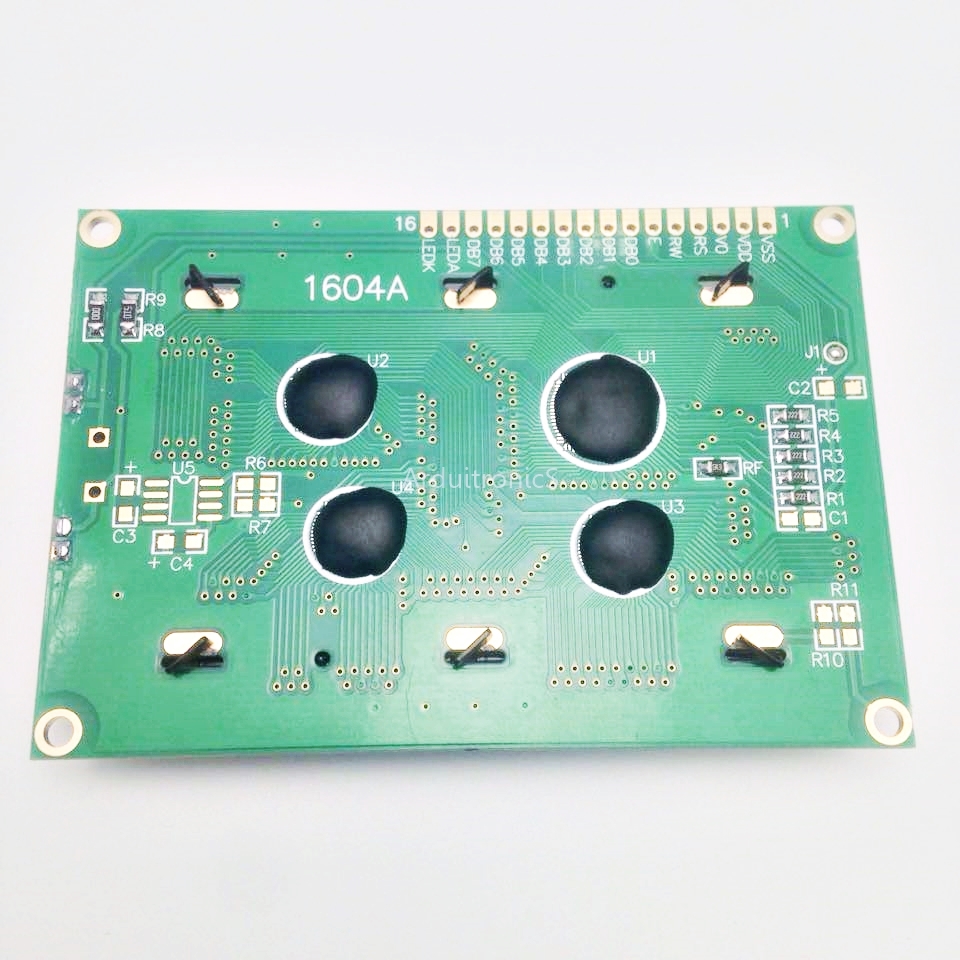

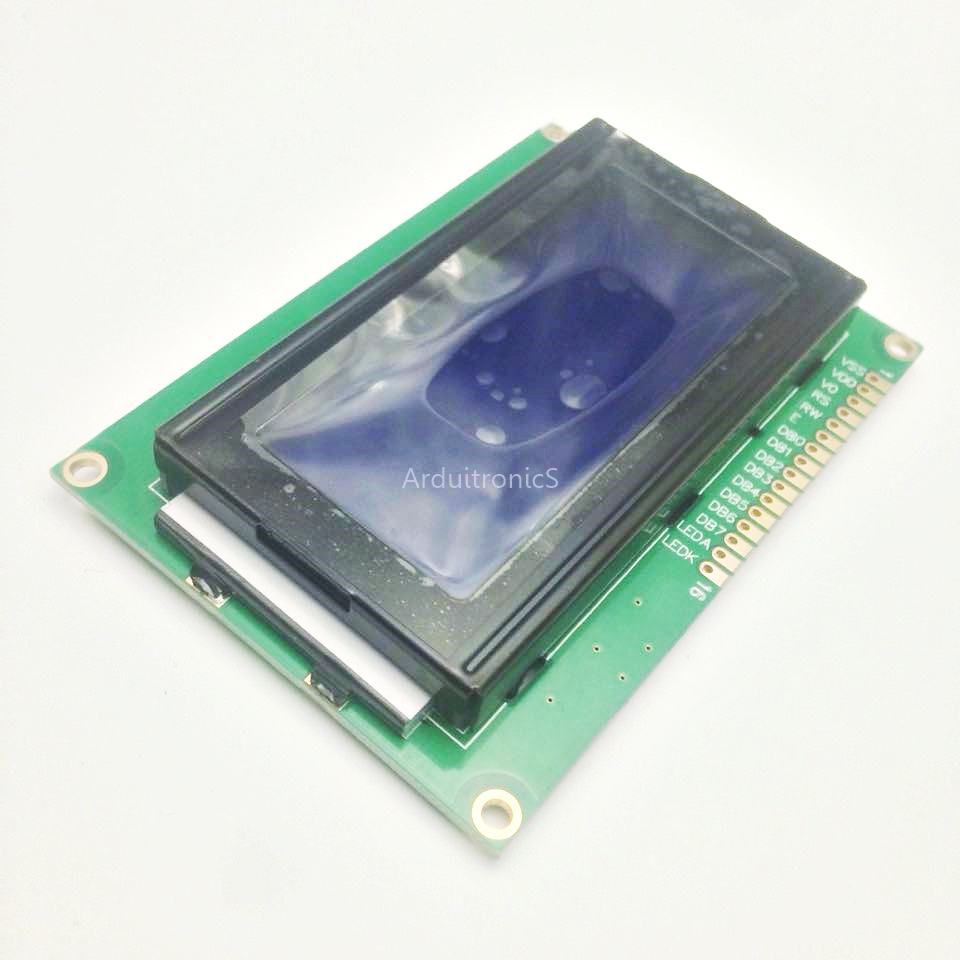

LCD 1604A Module 16x4 (Blue Backlight)

LCD 1604A Module 16x4 (Blue Backlight)
LCD 1604A Module 16x4 (Blue Backlight) thumbnail 1LCD 1604A Module 16x4 (Blue Backlight) thumbnail 2LCD 1604A Module 16x4 (Blue Backlight) thumbnail 3LCD 1604A Module 16x4 (Blue Backlight) thumbnail 4LCD 1604A Module 16x4 (Blue Backlight) thumbnail 5LCD 1604A Module 16x4 (Blue Backlight) thumbnail 6LCD 1604A Module 16x4 (Blue Backlight) thumbnail 7
รหัสสินค้า SG00087
หมวดหมู่ LCD / LCD Drive
ราคา 139.50 บาท
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 30 พ.ย. 2560
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Share
Scan this!
Tags : lcd, 1604, 16x4

LCD 1604 Display Module 16x4

จำนวน 1 ตัว

LCD1604 Module ออกแบบมาใช้กับ Arduino Board

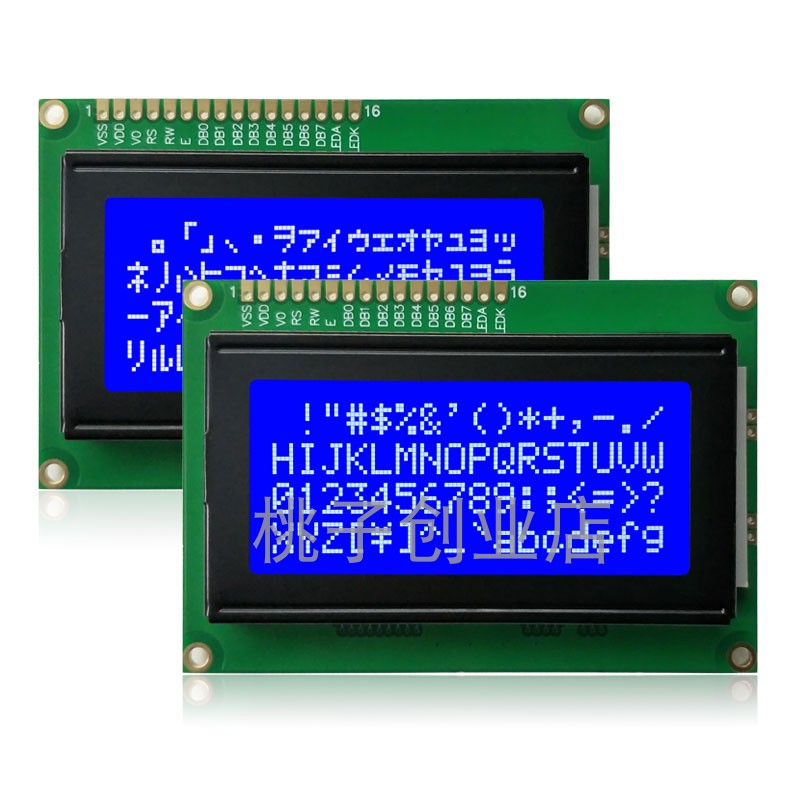

ไฟพื้นหลัง และ ไฟตัวอักษร สีอาจแตกต่างจากในรูปสินค้า

ทั้งนี้ขึ้นอยู่กับสินค้าที่มีพร้อมส่งขณะนั้น

โมดูลนี้สามารถใช้ Library เดียวกับโมดูล 16x2 ที่ให้ไว้

แต่ให้กำหนดจำนวนแถวและหลัก (row and column) เป็น 16x4 ตามนี้ค่ะ

/*
  LiquidCrystal Library - Hello World

 Demonstrates the use a 16x2 LCD display.  The LiquidCrystal
 library works with all LCD displays that are compatible with the
 Hitachi HD44780 driver. There are many of them out there, and you
 can usually tell them by the 16-pin interface.

 This sketch prints "Hello World!" to the LCD
 and shows the time.

  The circuit:
 * LCD RS pin to digital pin 12
 * LCD Enable pin to digital pin 11
 * LCD D4 pin to digital pin 5
 * LCD D5 pin to digital pin 4
 * LCD D6 pin to digital pin 3
 * LCD D7 pin to digital pin 2
 * LCD R/W pin to ground
 * 10K resistor:
 * ends to +5V and ground
 * wiper to LCD VO pin (pin 3)

 Library originally added 18 Apr 2008
 by David A. Mellis
 library modified 5 Jul 2009
 by Limor Fried (http://www.ladyada.net)
 example added 9 Jul 2009
 by Tom Igoe
 modified 22 Nov 2010
 by Tom Igoe

 This example code is in the public domain.
 http://www.arduino.cc/en/Tutorial/LiquidCrystal
 */
// include the library code:
#include
// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 4);
  // Print a message to the LCD.
  lcd.print("hello, world!");
}
void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis()/1000);
}





Library ที่ต้องใช้

http://www.arduino.cc/en/Tutorial/LiquidCrystal

https://github.com/adafruit/LiquidCrystal

Specification

http://www.farnell.com/datasheets/50577.pdf

ดูตัวอย่างได้ที่นี่ค่ะ

http://www.arduino.cc/en/Tutorial/LiquidCrystal

ข้อมูลเพิ่มเติม

http://playground.arduino.cc/Code/LCD

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
Interface เป็นแบบ SPI/I2C เลือกได้ใช่ใหมครับ
สามารถเลือกใช้ Interface แบบ I2C หรือ SPI ได้ด้วยใช่ใหม
