Altera Cyclone III FPGA Development Board



FPGA ของ ALTERA รุ่น Cyclone III  EP3C16Q240C8N มาพร้อมกับบอร์ด DVK600 และ CoreEP3C16 แยกชิ้นได้ดังรูป

ตัวบอร์ด DVK600 ประกอบด่วยช่องใส่ FPGA ซึ่งออกแบบให้สามารถเปลี่ยนรุ่นได้  และมาพร้อมกับ PIN I/O  ดังรายละเอียดบรรยายใต้ภาพบอร์ด

CoreEP3C16 เป็น FPGA ของ Altera รุ่น Cyclone III  มีขนาด LE ประมาณ 15408

Operating frequency: 50MHz; Operating voltage: 1.15V ~ 3.465V; package: QFP240; I / O ports: 136; Logic Element: 15408; RAM: 504kb; PLLs: 4; debugging Download: Can interface download via JTAG.



*** ราคาในชุดไม่รวม USB BLASTER ที่ใช้ในการ Upload .SOF นะครับ (ลูกค้าบางคนมีแล้ว) ***



Introduction floor resources

CPLD FPGA development board EPM1270

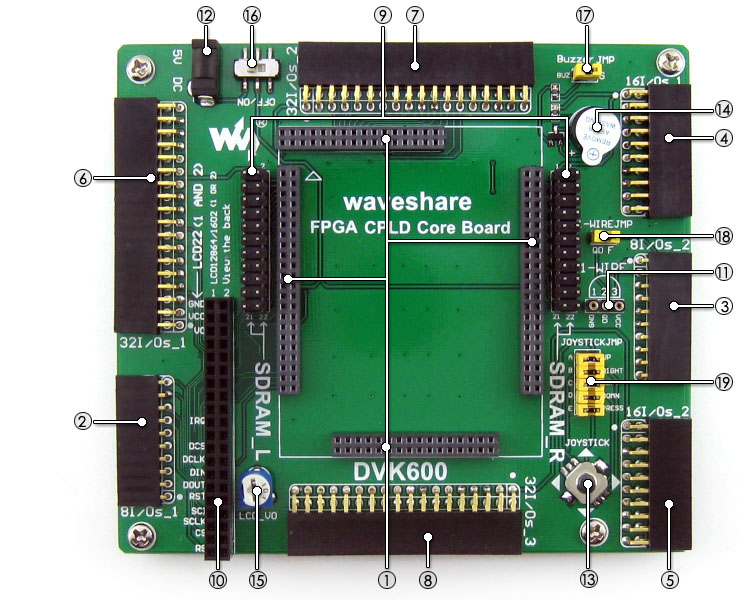

[Core Interface Overview]
  1. Core board slot
    for easy access to the core board.
    Such as: CoreEP2C8 / CoreEP3C16 / Core3S500E like.
  2. 8I / Os_1 interface
    for easy access to various types of modules.
  3. 8I / Os_2 interface
    for easy access to various types of modules.
  4. 16I / Os_1 interface
    for easy access to various types of modules.
  5. 16I / Os_2 interface
    for easy access to various types of modules.
  6. 32I / Os_1 interface
    for easy access to various types of modules.
  7. 32I / Os_2 interface
    for easy access to various types of modules.
  8. 32I / Os_3 interface
    for easy access to various types of modules.
      More Interface:

  • Can be simulated: USART, I2C, SPI, PS / 2 interfaces
  • Can drive: FRAM, FLASH, USB, Ethernet and other equipment
  1. SDRAM interface
    for easy access to SDRAM modules.
    As MCU pins.
  2. LCD interface
    can access LCD22, LCD12864, LCD1602.
  3. 1-WIRE interface
    for easy access to all kinds of use of 1-WIRE interface devices (TO-92 package).
    If the temperature sensor DS18B20, electronic registration DS2401 module.
[Other interfaces Profile]
  1. 5V DC Interface

    [Device Overview]
  2. Joystick
    up, down, left, right, press, a total of five states.
  3. Buzzer
  4. Potentiometer
    for LCD22 backlight adjustment, contrast adjustment or LCD12864 with LCD1602
  5. Power switch

    [Jumper Description]
  6. Buzzer jumper
  7. 1-WIRE Jumper
  8. Five-way rocker Jumper
    Jumper above instructions:
    short jumper: access to the sample program specified I / O;
    disconnect jumper: can be changed using the cable access custom I / O.






Core Board Resource Introduction

FPGA development board CoreEP3C16
[Chip Introduction]
  1. EP3C16Q240C8N
    following is EP3C16Q240C8N core resource parameters:
    Operating frequency: 50MHz; Operating voltage: 1.15V ~ 3.465V; package: QFP240; I / O ports: 136; Les: 15408; RAM: 504kb; PLLs: 4; debugging Download: Can interface download via JTAG.




  2. AMS1117-3.3 (PCB backside)
    3.3V regulator device.
  3. AMS1117-2.5 (PCB backside)
    1.2V regulator device.
  4. AMS1117-1.2 (PCB backside)
    1.2V regulator device.
  5. EPCS16 (PCB back)
    serial FLASH memory for storing code.
[Other Devices Profile]
  1. Power LED
  2. User LED
  3. Reset button
  4. nCONFIG button
    can reconfigure the FPGA chip, which is equivalent to restart the power supply
  5. 50M active crystal (PCB back)
    [Interface Overview]
  6. JTAG interface
    supports downloading and debugging.
  7. FPGA pin interface
    leads to VCC, GND, and all I / O, convenient and peripheral connections.










MPU and scalability Picture Show

FPGA development board OpenEP3C16-C
OpenEP3C16-C front view
FPGA development board OpenEP3C16-C
OpenEP3C16-C front side view
FPGA development board OpenEP3C16-C
DVK600 Rear View
FPGA development board DVK600
DVK600 front view
FPGA development board OpenEP3C16
CoreEP3C16 front side view
FPGA development board OpenEP3C16
CoreEP3C16 the back side vie
