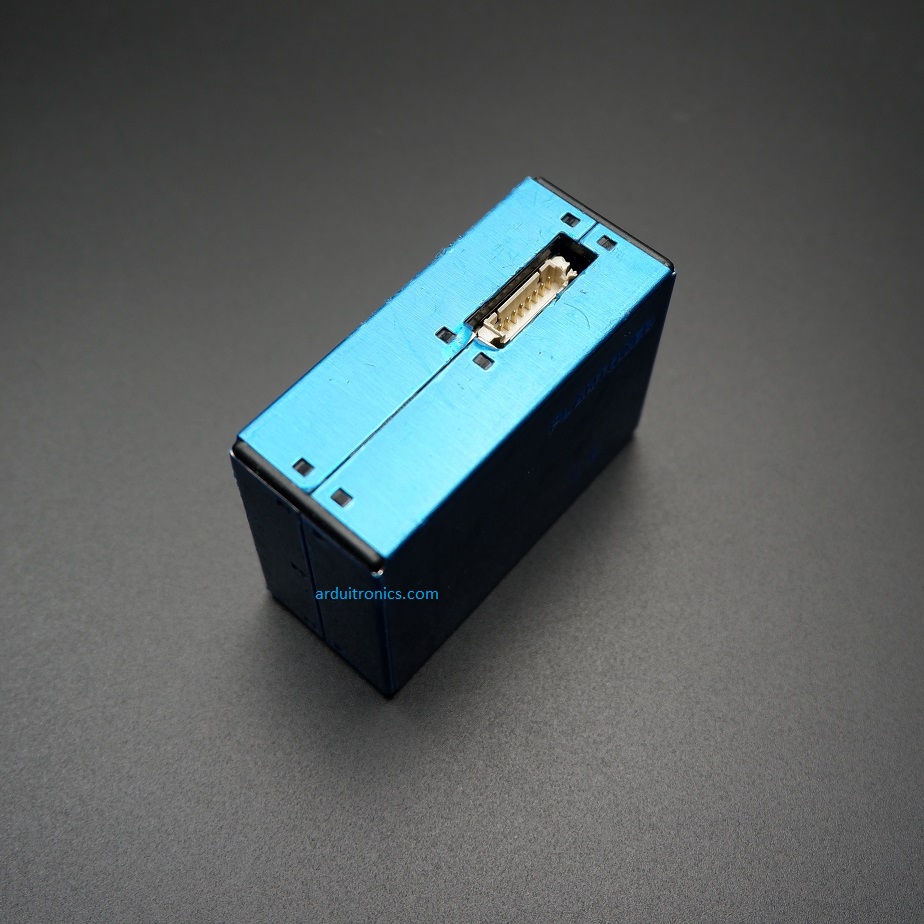

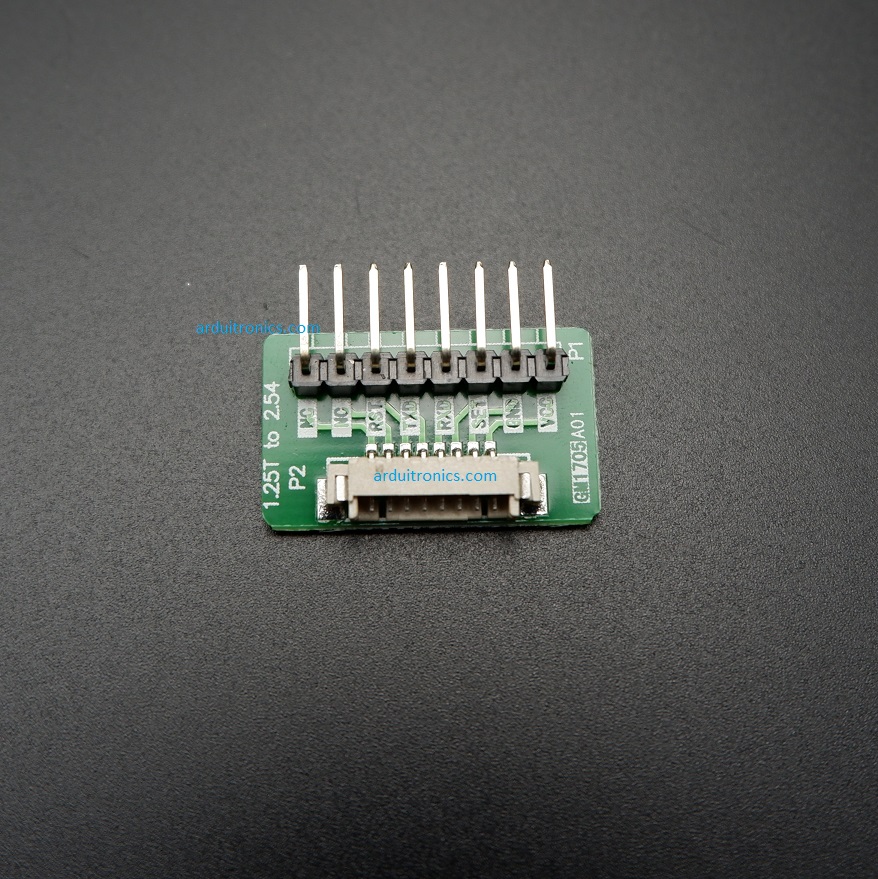

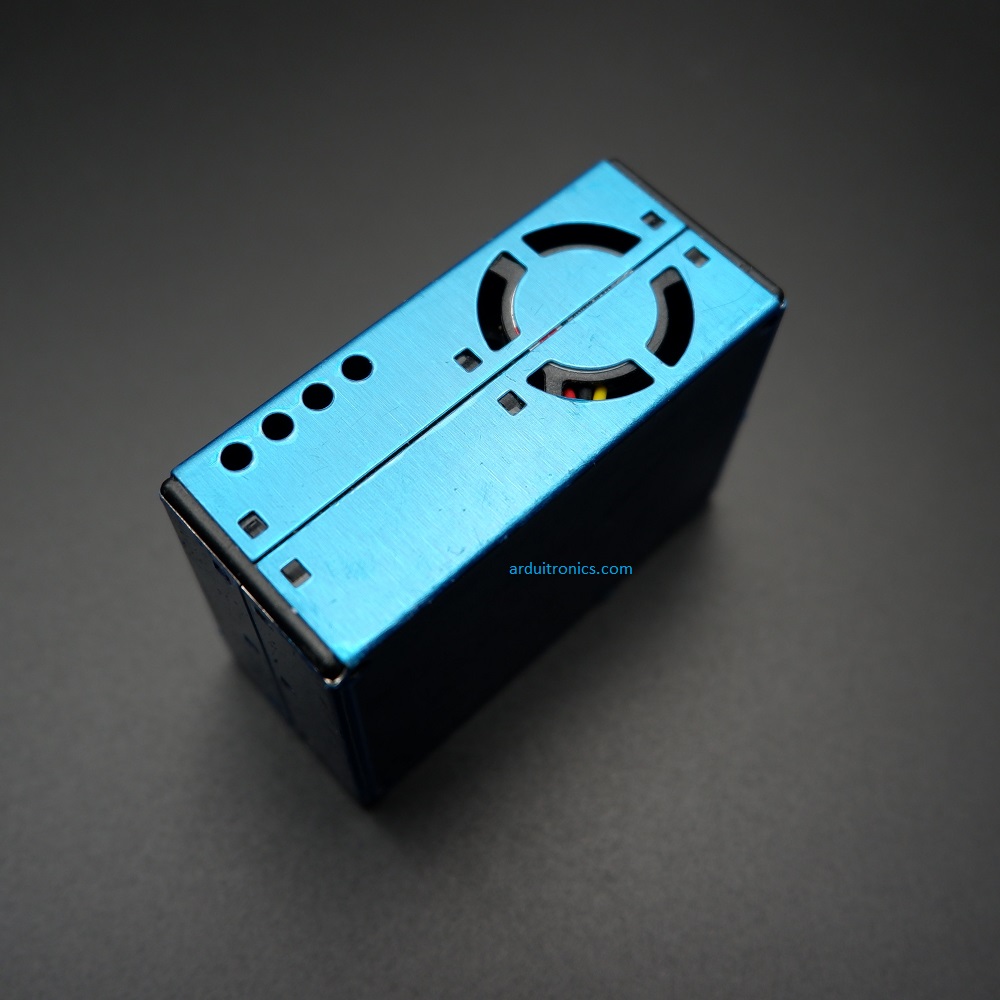

[PlanTower] Laser Dust Sensor PM2.5 PMS5003 G5 (with Pin Adapter Module) เซ็นเซอร์ตรวจจับฝุ่น PM2.5 แบบเลเซอร์ PMS5003 G5 (แถมโมดูลแปลงขา)

ลักษณะหลัก

• Zero false alarm rate
• แบบ Real - time response
• แก้ไขข้อมูล
• ขั้นต่ำ distinguishable เส้นผ่าศูนย์กลางอนุภาค: 0.3 ไมโครมิเตอร์
• สูง anti - interference performance เพราะสิทธิบัตรโครงสร้างหกด้านป้องกัน
• ตัวเลือกทิศทางช่องอากาศและเต้าเสียบเพื่อปรับการออกแบบที่แตกต่างกัน

ภาพรวม

PMS5003 เป็นดิจิตอลและ universal อนุภาคความเข้มข้น sensor, ซึ่งสามารถรับจำนวนระงับใน air, เช่นความเข้มข้นอนุภาค, และเอาต์พุตพวกเขาในรูปแบบดิจิตอลอินเทอร์เฟซ นี้ sensor สามารถใส่ลงในตัวแปร instruments ที่ซึ่งเกี่ยวเนื่องกับความเข้มข้นระงับอนุภาคอากาศหรืออื่นๆ environmental improvement อุปกรณ์ให้ที่ถูกต้องความเข้มข้นข้อมูล.

หลักการทำงาน

เลเซอร์ scattering principle ใช้เช่น sensor, เช่นผลิตกระเจี๊ยบโดยใช้เลเซอร์ to radiate ระงับใน air, then เก็บ scattering ในบางองศา, และสุดท้ายรับ curve ของ scattering light เปลี่ยน. In the end, เทียบเท่าเส้นผ่าศูนย์กลางอนุภาคและจำนวนอนุภาคที่แตกต่างกันเส้นผ่าศูนย์กลางต่อปริมาณหน่วยสามารถคำนวณโดยไมโครบน MIE ทฤษฎี กรุณาค้นหาอเนกประสงค์แผนภาพแต่ละส่วนเซนเซอร์จากรูป 1 ดังนี้

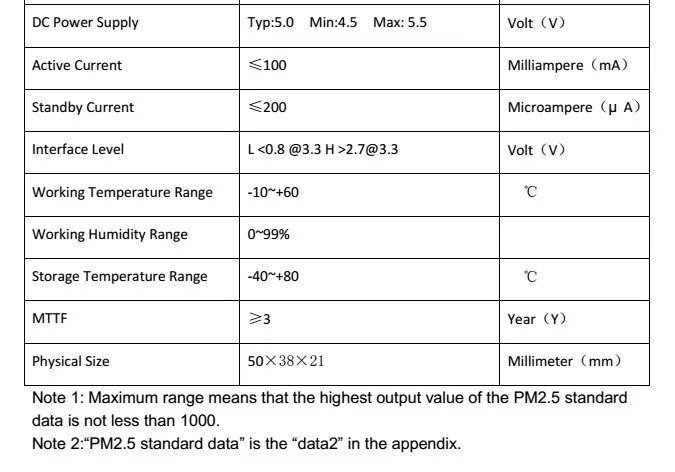

หมายเหตุ 1: สูงสุดช่วงหมายถึงเอาต์พุตสูงสุดมูลค่าของ PM2.5 มาตรฐานข้อมูลไม่น้อยกว่า 1000

หมายเหตุ 2: PM2.5 มาตรฐานข้อมูลเป็น data2 ในภาคผนวก.

เอาต์พุตผลการค้นหา

ส่วนใหญ่เอาต์พุตคุณภาพและจำนวนแต่ละอนุภาคที่แตกต่างกันขนาดต่อปริมาณหน่วย, หน่วยปริมาณอนุภาคคือ 0.1L และหน่วย mass ความเข้มข้นคือ g/m & sup3;

มี 2 ตัวเลือกสำหรับเอาท์พุทแบบดิจิตอล: passive และ active. เริ่มต้นโหมด active หลังจาก up. นี้โหมดเซ็นเซอร์จะส่งข้อมูล serial โฮสต์โดยอัตโนมัติ Active โหมดแบ่งออกเป็น 2 sub - โหมด: มั่นคงโหมดโหมด fast ถ้าความเข้มข้นเปลี่ยนขนาดเล็กเซ็นเซอร์จะ run at stable โหมดจริงช่วง 2.3s.And ถ้าเปลี่ยนใหญ่เซ็นเซอร์จะเปลี่ยน fast mode โดยอัตโนมัติช่วง 200 ~ 800 ms, ที่สูงขึ้นของความเข้มข้นสั้นของช่วง
